旁路式激光气体分析仪

发布时间:2022-04-26   来源:未知   作者:admin


产品概述

     SLAS-110激光气体分析仪基于TDLAS技术开发的旁路式隔爆型产品,该分析仪可用于高温、高湿、高粉尘、高压力等恶劣工况以及小管道不适合原位安装测量的场合。该产品发射单元和接收单元集成安装在背板上,采用隔爆的防爆方式,可应用于1区和2区爆炸性场合。在现场安装时通过旁路取样方式安装,支持自动反吹功能,维护方便。可测气体:O2、CO、NH3、CO2、H2S、HCL、H2O、HF、C2H2、HCN、CH4、C2H4等

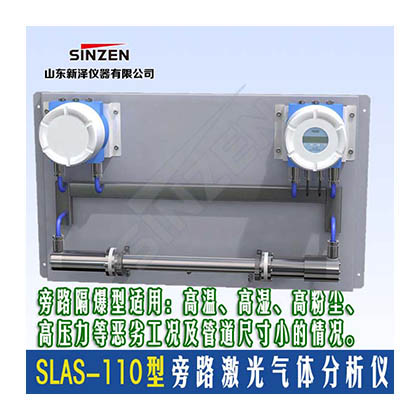

旁路式激光气体分析仪预处理板图




产品特点

利用半导体激光良好的单色性,采用“单线光谱”技术避免背景气体吸收的干扰;

利用半导体激光波长的可调谐性解决粉尘、视窗污染对测量的影响;

实地测量,气体信息不易失真,响应速度快,便于对生产过程进行控制;

仪器无运动器件,可靠性高,维护方便,运行费用接近于零(仅为电费);

可自动修正环境温度、压力变化对测量的影响,确保测量精度;

非接触测量,有非常强的高温、高粉尘和强腐蚀等恶劣工业环境的适应能力;

全程120℃以上伴热保温,热法测量,避免样品中水分冷凝产生腐蚀;

系统紧凑,结构精巧,便于现场安装;

系统自动化程度高,便于长期稳定运行,维护量小;

适用于高粉尘、高湿、高压及高温恶劣工况及小管道等不适合原位测量的场合;

采用国外进口TO封装半导体激光器,含有抗反射涂层端帽抑制光学噪声;

一体化隔爆设计,具有可靠性高和稳定性好优势;

“单线光谱”测量,不受背景气体交叉干扰;

创新的霍尔按键设计,灵敏度好、操作方便;

支持自动校准和自动反吹功能。

     旁路激光气体分析仪预处理原理图


技术参数

可测气体:O2、CO、NH3、CO2、H2S、HCL、H2O、HF、C2H2、HCN、CH4、C2H4等

技术指标

线性误差

≤±1%F.S.

重复性

≤1%

量程漂移

≤±1% F.S./半年

零点漂移

≤±1% F.S./半年

维护周期

≤2次/年,清洁光学窗片

标定周期

≤2次/年

预热时间

≤15min

响应时间(T90)

≤30s(与工况有关)

防爆等级

ExdllCT6 Gb

防护等级

IP66

接口信号

模拟量输出

2路4-20mA输出(隔离、最大负载750Ω)

模拟量输入

2路4-20mA输入(温度、压力补偿)

数字输出

RS485/RS232/GPRS

继电器输出

3路输出(24V,1A)

工作条件

电源

24VDC,<20W(不含预处理系统部件)

吹扫气体

0.3MPa~0.8MPa工业氮气、净化仪表空气等

环境温度

-20℃~60℃

安装

安装方式

旁路式安装
