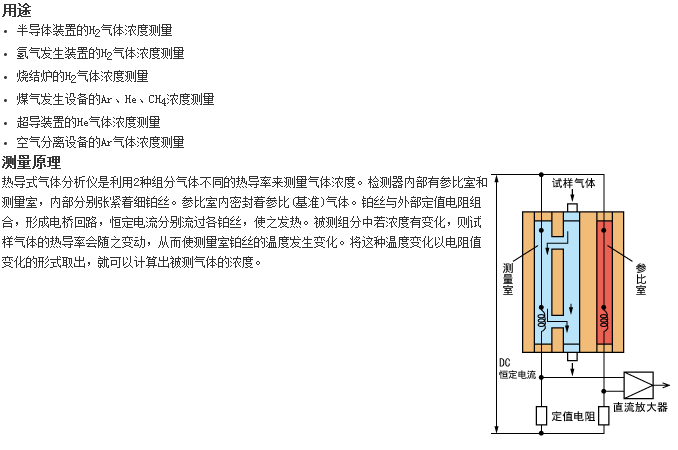

测量组分

He、Ar、H2、CH4、CO2

测量范围

H2：0～3……100％，100～90，100～80％
  He：0～5……100％，100～90，100～80％
  Ar：0～10……100％，100～90，100～80％
  CH4：0～20……100％，100～80％

输出信号

DC4～20mA、DC0～1V、DC0～10mV 非隔离输出(其中某一点，根据型号指定)

容许负载电阻

不超过550Ω(DC4～20mA输出时)

输出电阻

100kΩ(DC0～1V、DC0～10mV时)

显示器

带背光LCD

测量值显示

最多4位或小数点后带2位

输出信号保持

手动校正、自动校正时保持校正前的输出值

电源电压、功耗

AC100～240V 50/60Hz、约50VA

环境温度、湿度

－5～45℃、不超过90%RH(应无结露)

安装方法

面板嵌入型

外形尺寸(H×W×D)

240×192×213mm

重量

约5kg

外壳类型

钢板制外壳、室内型

气体出入口、换气口

Rc1/4或NPT1/4(根据指定)

换气气体的流量

约1L/min(根据需要进行)

适用标准

CE标记(预定取得认证)

性能

重复性

±1%FS

漂移

零点：±2% FS/周 以内(H2分析仪)
  满量程点：±2% FS/周 以内(H2分析仪)

响应速度(90%响应)

标准：60秒以内(0.4L/min流量)
  高速：10秒以内(1L/min流量)
  但仅限H2分析仪(参比气为N2)

标准测量气体条件

温度

0～50℃

气体流量

0.4±0.05 L/min 且应稳定

尘埃

不超过1µm的微粒， 不超过100µg/Nm3

压力

不超过10kPa

气雾、腐蚀性气体

无

水分

不超过2℃饱和

选配件规格

线性化

对测量值输出信号(DC4～20mA)附加线性化
  直线度不超过 ±2%FS

继电器接点输出

5点的1a输出
  继电器接点容量：AC220V/2A(阻性负载)
  各接点间以及与内部电路之间为继电器隔离
  以下功能最多可选择5项

1.    自动校正用零点电磁阀驱动输出

2.    自动校正用满量程电磁阀驱动输出

3.    自动校正时吸气泵OFF输出

4.    上限(1点)浓度报警输出

5.    下限(1点)浓度报警输出

6.    上下限(1点)浓度报警输出

7.    上限(1点)及下限(1点)浓度报警输出

8.    上限2段(各1点)浓度报警输出

9.    下限2段(各1点)浓度报警输出

10.分析仪异常或自动校正异常报警输出

11.校正中输出

12.量程信息输出

接点输入

3点无电压接点输入
  ON：0V、OFF：DC5V、ON时电流5mA
  与内部电路为光耦合器隔离、接点输入之间为非隔离
  可输入以下3点

1.    远程测量值输出保持

2.    远程量程切换(仅限双量程分析仪)

3.    远程自动校正开始

干涉气体测量值输入

H2分析仪干涉用模拟量输入(DC1～5V)
  输入外部气体分析仪的CO2或CH4中某一组分。
  需要在本公司的工厂进行调整。订货时确认被测气体的详细情况。

自动校正功能

按照事先设定的周期自动进行零点、满量程的校正。驱动设置在外部的电磁阀，校正气体即依次流动。

通信功能

RC232C(9针D-sub输出)
  半双工比特连续异步周期式
  MODBUS协议、通信速度9600bps
  通信内容：测量浓度值、各种设定值的读写、仪表状态输出

H2       1%

—

+5.8

  -6.5

-8.0

CH4      1%

 +0.17

—

-1.15

-1.38

SO2      1%

 -0.31

-1.8

+2.1

  +2.5

Ar      1%

-0.15

  -0.87

—

+1.2

CO2      1%

 -0.125

-0.725

+0.83

—

O2      1%

+0.019

+0.11

-0.125

-0.15

H2O     1.5ºC饱和

—

—

—

-0.56
