西门子OXYMAT6型氧气分析仪

一、OXYMAT6型氧分析仪产品介绍

西门子OXYMAT6型氧分析仪采用测量顺磁压力变化的方法来测量气体中的氧浓度。OXYMAT6系列氧分析仪先进的电子元件、易操作性和可适用于各种测量任务的物理元件，使它具有高可靠性和测量质量，满足各种应用需求，是最常用的分析仪表。OXYMAT 6分析仪，利用顺磁原理对氧进行测量。由此，可保证理想的线性度，在一台分析仪中实现从最小测量范围0 - 0.5%（检测极限50 ppm）到0 - 100%，甚至是99.5 - 100%范围内任意设定测量范围。由于检测器中的传感器不与样气接触，因此，可测量腐蚀性气体。在测量气路中也采用耐腐蚀材料。对于防护等级为IP 65和连接了吹扫气的现场型仪器，由于使用电子器件和分析部件相隔离的设计模式，即使在苛刻的工况条件下，亦可保证较长的使用寿命。现场分析仪还有其它基本型号，可以进行分析部件的加热，用于测量低沸点成分或在危险场合使用。

二、OXYMAT6型氧分析仪特性

u 顺磁压力变化原理

ü 测量量程小 (0-0.5% 或 99.5-100% O2)

ü 完全线性

u 检测单元与样气无接触

ü 可用于测量腐蚀性气体

ü 使用寿命长

u 通过选择适合的参比气体(空气或氧)可以使量程不从零开始

u 开放的接口结构 (RS 485, RS 232, PROFIBUS)

u 用于维护和服务信息的SIPROM GA 网络 ( 可选)

u 电气部分和物理特性：气密隔离，可以吹扫，IP65，恶劣环境中也有很长的使用寿命

u 带加热型 ( 可选)，也可在低温下有冷凝气体的情况下使用

u 防爆等级 EEx(p)，用于 1 区和 2 区，符合 ATEX 2G 和 ATEX 3G

三、OXYMAT6型氧分析仪应用

u 控制焚烧装置中的锅炉

u 与安全相关的领域

u 作为排放监测中的参考变量 ( 根据德国 TA-Luft 气体排放标准)

u 汽车工业 ( 发动机性能检测系统)

u 报警装置

u 化工厂

u 高纯气体的品质检验

u 环境保护

u 质量监测

u 可如经过认证的气体报警设备(DMT) 那样监视惰性气体

u 防爆型可在危险区域中使用，用于分析易燃和非易燃气体或蒸汽

²  特殊应用：除上述标准应用之外，根据客户的要求，对于需考虑气路材质和样品室材质的特殊应用，该分析仪也可胜任。

四、OXYMAT6型氧分析仪设计

（1）19" 机架式

l 4 HU，可安装在：

ü 摆动框架上

ü 机柜中，可带或不带滑轨

l 如要维修，前面面板能被卸下( 连接便携式电脑)

l 内部气路 ：FKM (Viton) 软管，或钛或不锈钢硬管 (不锈钢 1.4571)

l 样气输入和输出处以及参比气的气连接：柱形气室，管径为6 mm 或1/4"

l 用于测量样气的流量计可安装在前面面板上( 可选)

（2）现场式

l 两扇门式机箱，分析仪的分析部分和电子部分做到气密隔离

l 左，右机箱可分别吹扫

l 分析部分及其管线可最高加热到130 °C ( 可选)

l 气路和管线接头材质为不锈钢 ( 型号：1.4571) 或钽

l 吹扫气连接：管径为10 mm 或3/8"

l 样气输入和输出处及参比气的气连接 ：用于管径为6mm 或1/4"的连接

（3）显示屏和控制面板

l 大屏幕LCD 可同时显示：

ü 测量值 ( 数字量和模拟量显示)

ü 状态栏

ü 量程

l 可通过菜单来调节液晶显示器的对比度

l 持久的LED 背光显示

l 可擦洗的带有5个软键的膜状键盘

l 通过菜单操作可进行配置、功能测试、标定

l 用户帮助以纯文本格式显示

l 可图形在显示浓度趋势图；时间间隔可设定

l 操作软件采用两种语言：德文/ 英文，英/ 法，法/ 英，西班牙/ 英，意大利/ 英

五、OXYMAT6型氧分析仪输入和输出

n 1 个模拟量输出

n 2 个可编程模拟量输入，例：用于校正交叉干扰或外部压力传感器

n 6 个可自由配置的二进制输入，例：用于量程切换、处理来自样品处理处的外部信号

n 6 个可自由配置的继电器输出，例：用于故障报警、超限报警、外部电磁阀等等

n 扩展后有8 个附加的二进制输入和8 个继电器输出，例：可最多用四种标定气体来自标定)

六、OXYMAT6型氧分析仪主要特点

u 四个可自由编程量程，带有零点偏移，所有量程都是线性的

u 所有量程带零点补偿

u 量程识别

u 电气隔离信号输出，输出可选0/2/4 ~20 mA (也可反置)

u 自动切换量程或手动切换量程，也可远程进行量程切换

u 仪器调节过程中可存储测量值

u 时间常数在较宽范围内可选(静态/动态噪声抑制)响应时间短

u 长时间漂移小

u 最多可选择6个测量点 (可编程)

u 测量点识别

u 用内部压力传感器来校正样气压力波动：波动范围50~200kPa绝压

u 也可连接外部压力传感器来校正样气压力在300 kPa (绝压) 内的波动

u 样气监测和 (或)参比气监测(可选)

u 监控样气流量(对于Viton管型为可选)

u 参比气接入压力为200-400 kPa时进行参比气监测 (可选)

u 量程自动标定参数化

u 基于NAMUR推荐的操作模式

u 两级独立密码设置可避免无意或其它无相关权限人员的输入

u 使用带操作员提示功能的数字膜状键盘可让操作简单化

u 客户可按自己的要求选择：

ü 工厂验收

ü 标签

ü 漂移记录

ü 为测量O2 清洗

ü Kalrez 垫圈

u 由于电气连接容易移走，所以分析仪更换方便

u 耐高腐蚀性气体的样气室

u 分析部分带流动型补偿回路：在该补偿回路中通过一种气体可减小因样气和参比气密度相差太大时产生的振动偏差

七、关于OXYMAT6型氧分析仪产品了解

    1）产品图片

     2)OXYMAT6 型氧分析仪膜键盘及其图形显示

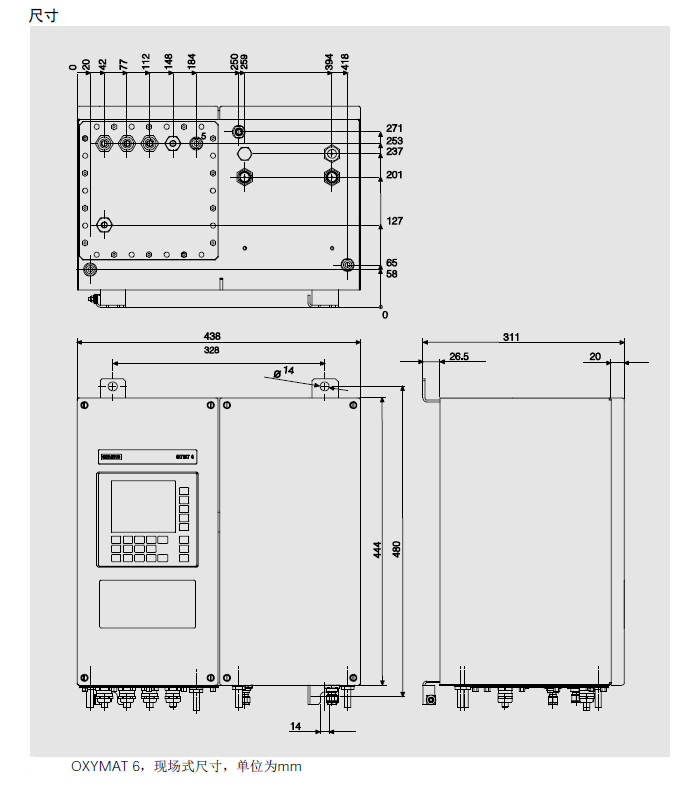

     3）OXYMAT6型氧分析仪订货尺寸

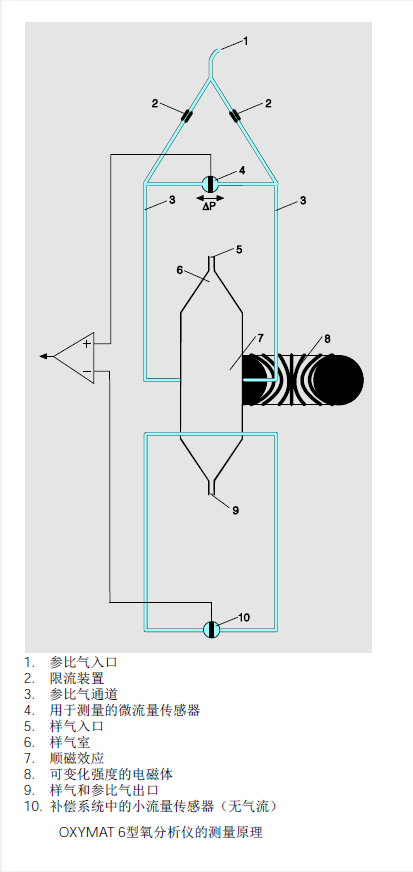

         4）OXYMAT6型氧分析仪测量原理
