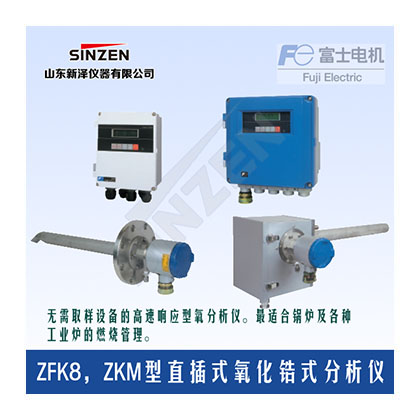

ZFK8/ZKM型直插式氧化锆分析仪

直插式氧化锆式氧分析仪 ZFK8，ZKM型

一、产品简介：

• 本氧分析仪可以连续测量产业用锅炉以及各种工业炉的燃烧排放气体中的氧气浓度，是用于进行燃烧管理、控制的最佳分析仪。

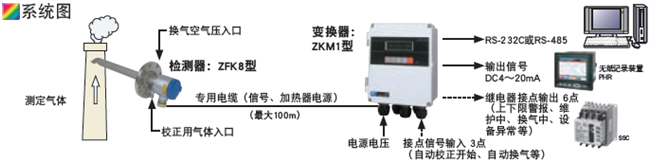

• 装置是由直接插入到烟道中并将待测气体导入检测器的导流管、连接到导流管上的检测器（ZFK8）以及进行检测器控制・信号处理・显示・外部输入输出・通信等的变换器（ZKM）构成。检测器和变换器通过电缆连接。

• 检测器采用单元化传感器结构，可以比较方便地进行现场维护。

• 变换器具有以往机型所没有的特有功能，如传感器诊断功能，传感器复活功能等，可以确保检测器长时间稳定使用。

二、应用：

    无需取样设备的高速响应型氧分析仪。最适合锅炉及各种工业炉的燃烧管理。

三、特点：

•  无需气体采样设备:由于直接将检测器部插入烟道，因此无需气体吸引器、除湿器等气体采样设备，可以获得更快的相应速度。

•  维护方便:检测器上所安装的传感器采用的是单元化结构，可以更为方便地更换。通过将检测器和导流管分开设置，可以较为方便地 更换安装在检测器头部的过滤器，还可以分开对检测器和导流管进行防腐蚀维护。

•  通过传感器诊断，传感器复活功能提高可靠性:根据测量气体的不同，传感器的电极可能会发生老化。可以通过变换器诊断传感器的老化状态，并标准配置电气性复活传感器功能。因此提高了可靠性，可以维持长时间稳定测量。

•  安全性比较高:处于安全性能考虑，标准配置有完善的功能，如可以检测到设置在传感器中加热器控制用热电偶的断线，停止检测器电源供应，紧急情况下通过外部接点输入停止检测器电源供应，以及键盘锁定等功能，可以放心使用。

•  简便地操作:变换器的操作和各种设定可以以对话的形式进行，显示语言也包括英语、日语和中文

•  氧化锆传感器可以更换，维护简单.

•  4~7秒的快速响应速度，可用于燃烧控制。

•  为不同使用环境而提供两种外壳IP66和IP67。

•  具有传感器电极的老化诊断，再生功能，延长了使用寿命，提高了可靠性。

•  可以不打开外壳，简单进行设定操作。（使用ZKM1外壳时）

•  出于安全型考虑的各种诊断，保护功能设计。

各种流量导向管一应俱全, 例如带有换气喷嘴的流量导向管、高灰尘流量导向管、耐腐蚀材质的流量导向管等。

四、规格：

五、〈更换用传感器单元〉

六、 设备选配表

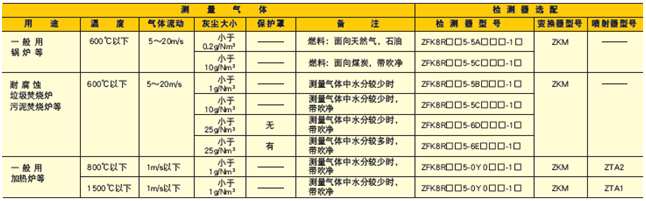

＜普通型 ＞

根据测量对象气体不同组合略有不同。请以下表为标准选定组合设备。

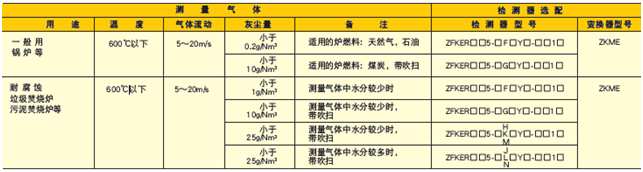

＜防爆型 ＞

根据测量对象气体不同组合略有不同。请以下表为标准选定组合设备。

   注1）灰尘量为大致标准。

   注2）基准气体浓度发生变化时，请选择带基准气体口的机型。
