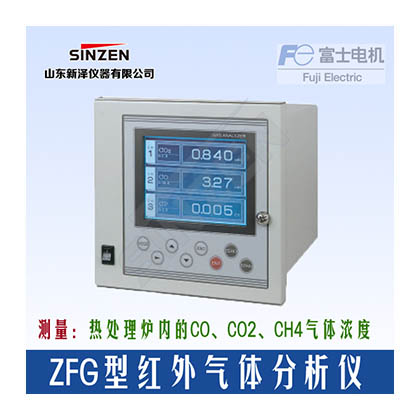

热处理炉用ZFG型红外气体分析仪
热处理炉用红外气体分析仪ZFG型
一、产品简介：
· 本气体分析仪对试样气体中的CO2，CO，CH4 的浓度进行测量。
· 小巧轻盈，最多可同时测量2 种组分。
· 红外方式的检测部采用高灵敏度的质量流型传感器，用单光束方式测量，因此维护方便，长期稳定性优异。
· 而且，通过配备微处理器和采用大液晶屏显示，提高了操作性，实现了高精度和多功能化。
· 最适合用于各种热处理炉的燃烧管理等
二、特点
最适用于热处理炉内环境气体浓度测量的气体分析仪。
· 精确测量炉内的气体浓度
· 重复性：±0.5%

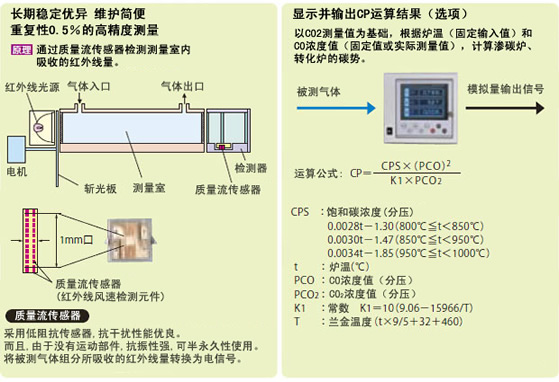

· 可进行CP(碳势)运算输出和显示(选项)
· 因采用单光束式，故长期稳定性优异、维护方便
· 对2种组分的气体浓度同时进行连续测量
· 小巧轻便：约5Kg
三、规格
|
测量原理 |
非分散型红外线吸收法(单光束式) |
|
|
被测组分及测量范围 |
CO2:0 ～ 0.5% ・・・・ 100vol% · 最多可测量2种组分 · 2量程切换 · 最大量程比1:5 |
|
|
重复性 |
±0.5% FS以内 |
|
|
线性度 |
±1.0% FS以内 |
|
|
零点漂移 |
±2% FS / week以内 |
|
|
量程漂移 |
±2% FS / week以内 |
|
|
其它气体的干涉 |
±2% FS以内 |
|
|
响应时间 |
10秒以内(自气体入口90%响应) |
|
|
模拟量输出信号 |
DC4～20mA或DCO～1V |
|
|
显示部 |
带背光LCD显示(带自动熄灭功能) |
|
|
量程切换方法 |
有通过按键操作的手动切换、自动切换、外部接点输入切换(选项)3种类型 |
|
|
接点输出 |
1a 继电器接点 |
|
|
外部接点输入 |
无电压接点 |
|
|
气体出入口尺寸 |
Rc1/4或NPT1/4 |
|
|
换气气体流量 |
1L / min(根据需要进行) |
|
|
涂装颜色 |
米色(相当于芒塞尔色标10Y7.5/0.5) |
|
|
构造 |
室内型、钢板制机壳 |
|
|
环境温湿度 |
-5℃～45℃ 95%RH以下(无结露) |
|
|
预热时间 |
约30分钟 |
|
|
安装方法 |
面板嵌入型 |
|
|
电源电压 |
AC100V ～ 240V 50 / 60Hz、50VA |
|
|
外形尺寸 |
211(H)×218(W)×257(D)mm |
|
|
重量 |
约5Kg |
|
|
校正气体 |
零点：N2或除湿大气 |
|
|
被测气体条件 |
流量 |
0.5L / min ±0.2L / min |
|
温度 |
0 ～ 40℃ |
|
|
压力 |
5kPa以下 |
|
|
尘埃 |
0.3μｍ以下 |
|
|
气雾 |
无 |
|
|
水分 |
室温饱和以下(无结露) |
|
|
腐蚀性组分 |
HCI 1ppm以下 |
|
四、标准测量气体条件
· 流量： 0.5L/min ±0.2L/min或1L/min ±0.5L/min
· 温度： 0 ～ 40℃
· 压力： 5kPa 以下( 气体排放口应与大气相通)
· 尘埃： 0.3μm 以下
· 烟雾： 无
· 水分： 室温饱和以下( 无结露)
· 腐蚀性组分： HCL 1ppm 以下
· 校正用标准气体：零点气体： 干燥N2 或除湿大气(Air) ；量程气体： 相对于各测量对象组分量程的90% ～100% 的浓度( 推荐)不
可使用超过100% 的浓度。

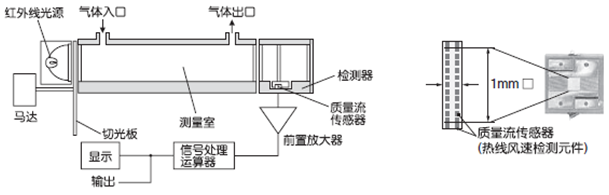

五、红外线式测量原理图(CO，CO2，CH4)
对测量室中吸收的红外线量，利用质量流传感器进行检测。
