ZSS型激光式气体分析仪
直插式激光式气体分析仪ZSS型
一、产品简介
本产品是将受光部和发光部直接安装在烟道中，可连续测量排气中的HCl、NH3、O2、CO、CO2、CH4气体浓度的激光式气体分析仪。
二、测量原理：

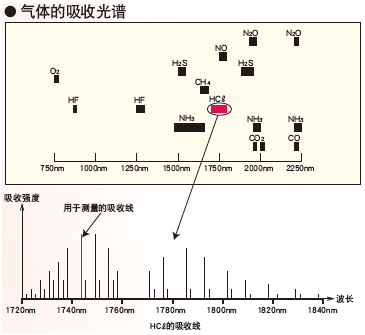

本装置光源采用红外半导体激光、感光元件采用光电二极管。被测气体组分中，具有吸收该气体特有光的波长段(参见下图)。波长段由多个吸收线的集合段形成，用于测量的只是其中一根吸收线。由于在如此非常狭窄的波长域内测量，因此，从原理上而言，不会受到其它气体干涉的影响。另外，浓度检出方法使用调制信号的振幅强度，而非光量的变化量。
三、特点
最适用于HCL、NH3、O2、CO、CO2、CH4气体浓度测量的分析仪。
-
因响应速度快(1～5秒以下)，故可组装到控制系统内。
-
通过双组分(HCL+H2O,NH3+H2O)测量，可进行干燥气体基准换算测量。
-
长期稳定性优异，无需维护。
-
亦可在高温、尘埃密集的环境下使用。
-
测量光程长度(烟道、烟囱宽度)可达0.5～10m。
-
几乎不受其它气体干涉的影响。

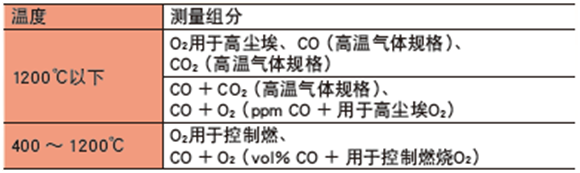

在高温，高粉尘环境下测量！粉尘：5 to 40g/m3（N）

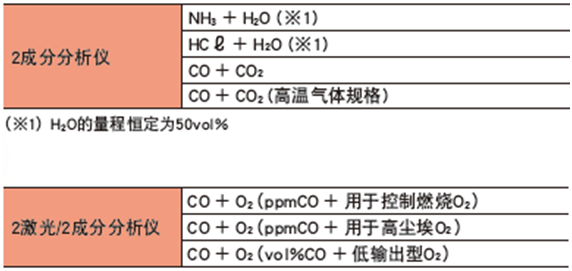

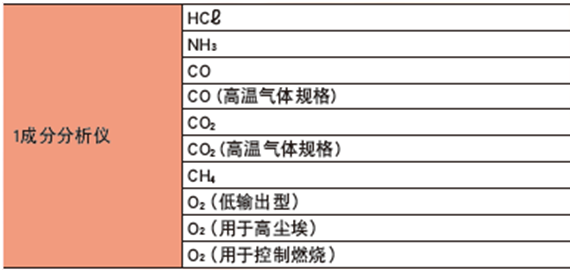

■丰富的测量气体成分。2成分分析仪一览!
■ 1-2秒的超高速测量：根据气体采样方法最快8分钟测量

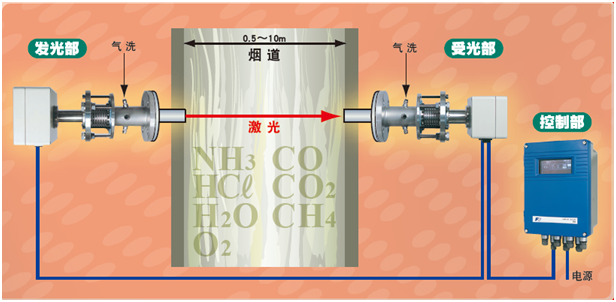

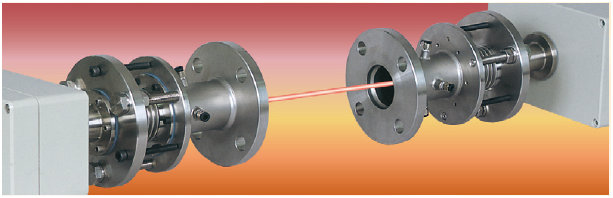

设置示例(发光部)

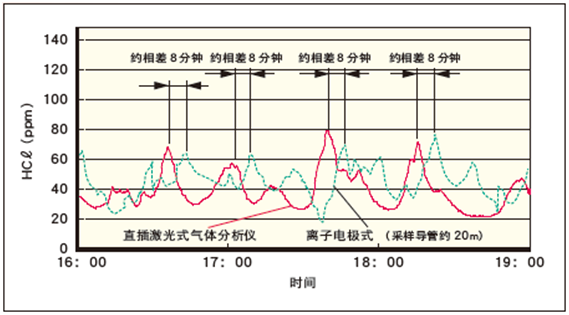

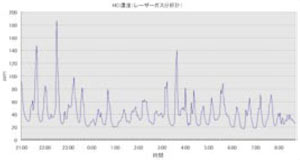

现场测量数据示例

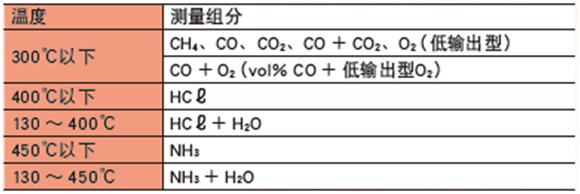

四、应用范围
五、规格
|
被测气体组分 |
HCL，NH3,HCL+H2O，NH3+H2O，O2、CO、CO2、CH4 |
|
测量原理 |
波长非分散红外方式(NDIR) |
|
设置方式 |
烟道横穿式 |
|
激光级别 |
CLASS 1M(O2除外) |
|
测量量程 |
NH3：0～10ppm・m(最小)O2：0～4vol%(最小)HCL:0～10ppm・m(最小)HCL+O2:0～50ppm(最小)H2O固定为50％ NH3+O2：同上 |
|
测量光程长度 |
0.5～10m(烟道、烟囱宽度) |
|
重复性 |
±1.0% FS |
|
零点、量程漂移 |
±2.0% FS/6个月(NH3 20ppm以下为±3.0%FS/6个月) |
|
响应速度(90%响应) |
1～5秒以下 |
|
模拟量输出 |
DC 4～20mA,DC 0～1V,DC 0～5V,DC 0～10V(根据指定) |
|
模拟量输入 |
DC 4～20mA,6点 |
|
通信功能 |
USB或RS-485(MODBUS) |
|
接点输入 |
3点(平均值复位、远程保持、远程、瞬时值/平均值切换) |
|
接点输出 |
5点(上下限值范围以外、受光光量不足、电源断、仪表故障、保持中/校正中) |
|
电源电压 |
AC 100V～240V 约75VA |
|
环境温湿度 |
受发光部 -20～55℃ 控制部 -5～45℃ 90%R.H.以下 |
|
被测气体温度 |
最高450℃，但O2分析仪最高1200℃ |
|
被测气体压力 |
±10kPa |
|
外形尺寸 |
受光部(180×400×200mm) |
|
重量 |
受光部、发光部(各约10Kg) |
|
安装方法 |
控制部(壁面安装或管道安装) |

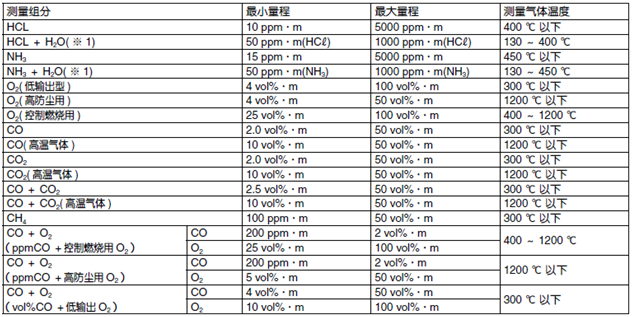

六、测量组分及测量范围
( ※ 1) H2O 的量程50vol% · m 固定不变

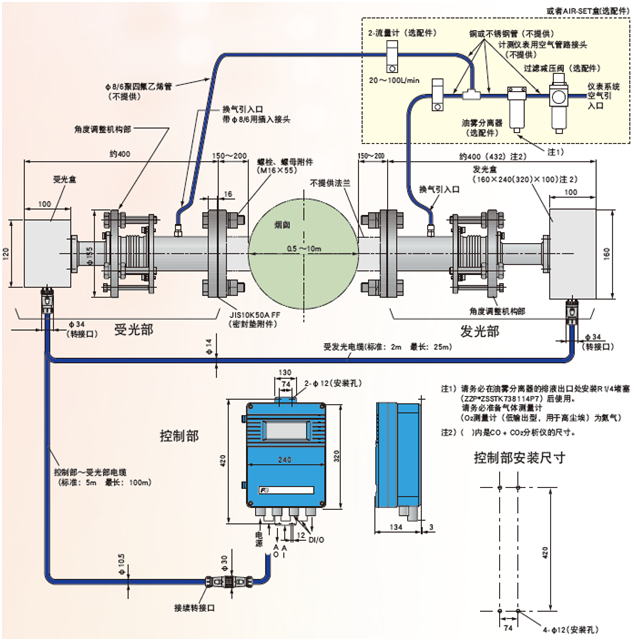

七、外形图（单位：mm）
