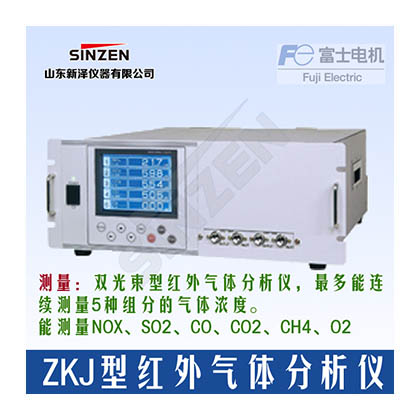

ZKJ型红外气体分析仪
能测量NOx、SO2、CO、CO2、CH4、O2的红外气体分析仪ZKJ型
一、产品简介：
测量焚烧炉、燃烧排气、各种工业炉等的NOX、SO2、CO、CO2、CH4、O2气体分析仪。
1台分析仪可同时连续测量5组分气体的组分。
二、特点
最适合测量焚烧炉、燃烧排气、各种工业炉等的NOx、SO2、CO、CO2、CH4、O2 气体浓度。
· 最多可以同时连续检测NO、SO2、CO、CO2、CH4、N2O中的4种组分以及加上O2，最多5种组分的气体
· 采用mass-flow，几乎不受其它气体的影响。
· 具有自动校正、O2换算输出、平均值输出、报警等丰富的功能。
· 采用清晰易见的大型液晶显示，能同时监视5种组分的浓度变化。
· 19英寸柜机安装结构，很容易构建气体分析系统。
· 备有内置磁氧分析仪或另售品氧化锆氧分析仪2种测量O2的仪表。
· 量程比最大达1:25,而且在指定量程内能自由地进行量程设定、变更。
· 漂移为±1%FS/周(0-200ppm以上的量程)。

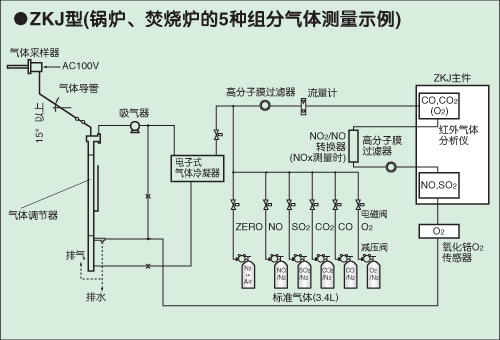

三、气体采样系统构成例
下图是测量锅炉，垃圾焚烧炉等燃烧排气监视器的5组分气体的一般系统构成例。
本公司可建构适合各种用途的系统。
四、ZKJ型红外气体分析仪主要规格参数：
|
测量原理 |
非分散红外线方式：NOX、SO2、CO、CO2、CH4 |
|
|
测量组分 |
一组分：NOX、SO2、CO、CO2、CH4 |
|
|
测量范围 |
NOX ：0～50ppm···5000ppm |
|
|
重复性 |
±0.5%FS(50ppm以下为±1%FS) |
|
|
零点漂移 |
不超过±1.0%FS/周 |
|
|
满量程漂移 |
不超过±2.0%FS/周(50ppm以下为±2.0%FS/日) |
|
|
线性度 |
±1.0%FS |
|
|
响应时间 |
最迟60秒以内(90%响应)、试样气体0.5L/min时) |
|
|
输出信号 |
· 各DC4～20mA(线性)或DC0～1V(线性) · 接点输出(CO峰值计数/报警、浓度上下限报警、自动校正中、仪表异常时、量程识别、校正异常等) |
|
|
接点输入 |
自动校正开始、平均值复位、量程切换、平均值复位、泵OFF等 |
|
|
功能 |
自动校正、O2换算运算、平均值运算、CO峰值计数/报警、输出信号保持等 |
|
|
环境条件 |
－5～+40℃、不超过90%RH |
|
|
电源电压 |
AC100～240V 50/60Hz、250VA |
|
|
外形尺寸 |
483(W)×177(H)×578(D)mm |
|
|
标准测量 |
温度 |
0～50℃ |
|
流量 |
0.5L/min±0.2L/min |
|
|
尘埃 |
不超过1µm的微粒， 不超过100µg/Nm3 |
|
|
压力 |
不超过10kPa(气体出口侧应为大气压) |
|
|
气雾 |
无 |
|
|
腐蚀性成分 |
不超过1ppm |
|
|
水分 |
不超过2℃饱和(应无结露) |
|

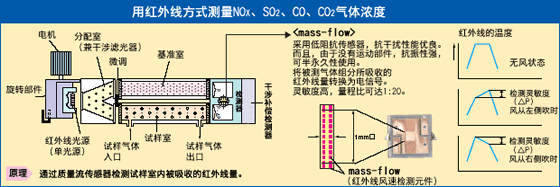

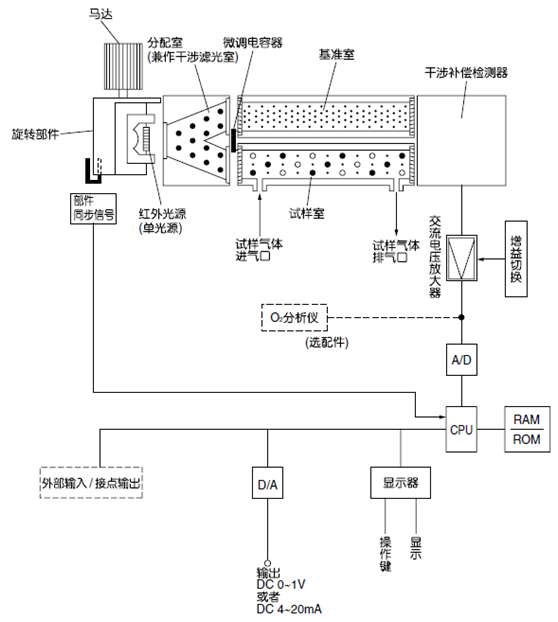

五、红外式测量原理图 (NO、SO2、CO2、CO、CH4、N2O)

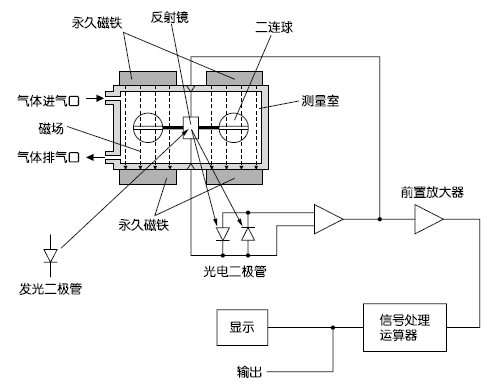

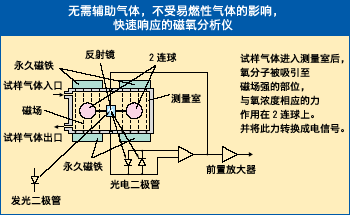

六、磁氧式测量原理图 (O2)

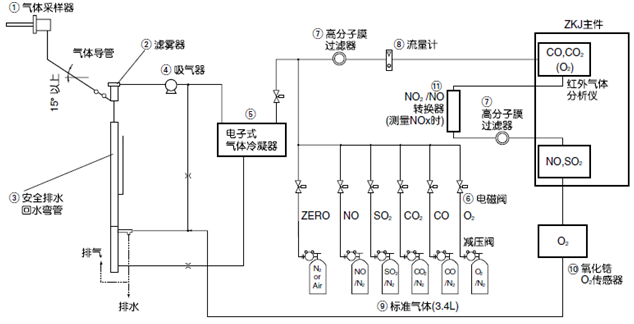

七、气体采样系统组成示例
下图是用于监控锅炉、垃圾焚烧炉等的燃烧废气而构建的测量5种气体组分的常规系统示例。
八、各组件的作用
① 气体采样器：带加热式不锈钢过滤器气体采样器、过滤网孔径为标准40μm
② 滤雾器：分离排水及去除尘雾
③ 安全排水回水弯管：防止吸入排水、与定压扩散器组合动作
④ 吸气器：用于吸取试样气体(试样气体流量约2L/分)
⑤ 电子式气体冷凝器：去除试样气体中的水分
⑥ 电磁阀：用于导入校正气体
⑦ 高分子膜过滤器：在使用玻璃纤维过滤纸或PTFE过滤器除去微细灰尘的同时，主件监
视灰尘的附着状态。
⑧ 流量计：调整、监视采样气体的流量。
⑨ 标准气体： 是校正分析仪的零点、满量程的基准气体。共计使用零点气体、满量程气体NOx、SO2、CO、CO2、O26种。
⑩ 氧化锆O2传感器：(已内置于分析仪时不需要)是外置氧化锆式氧传感器。测量气体中的氧浓度(0~25%)。
⑾ 转换器：附加于NOx分析装置中。是使用特殊催化剂将NO2气体高效地转化成NO的转换器。
