多通道激光气体分析系统
产品概述

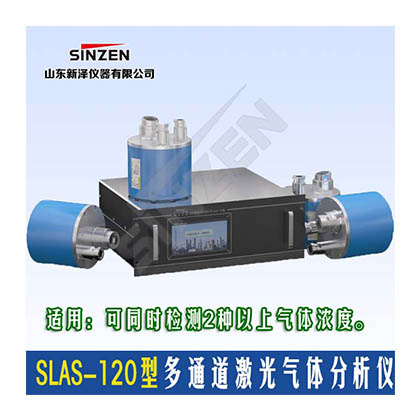

SLAS-120型激光多组份气体分析仪是基于TDLAS技术开发的一款多通道分布式产品,由中央控制单元和测量探头组成。一个中央控制单元最多可支持8个测量探头,实现对各测量通道的集中控制、数据处理和网络通讯等功能,并支持19英寸盘装安装方式和壁挂安装方式。可测气体:O2、CO、NH3、CO2、H2S、HCL、H2O、HF、C2H2、HCN、CH4、C2H4等
产品特点
中央单元可实时采集和分析多个原位分析单元的激光光谱,并实时输出测量结果,测量延时小于0.5秒,实时性强;
采用分布式设计,多个原位分析单元可独立操控、独立工作,任何一个分析单元或者中央单元的故障不会影响其他分析单元的运行,可靠性高;
分析单元内置位移式微型参比气室,可定时自动谱线校准(专利技术),避免因外部温度变化和激光器老化引起的谱线漂移,免维护周期达半年以上;
支持远程通过GPRS、WIFI对中央单元和分析单元进行维护,降低维护成本;
支持X、Y方向非耦合光路调节技术(专利技术),现场安装方便;
隔爆设计,与正压防爆设计相比,对现场气体要求低,现场安装简单。
高性价比,有效降低客户投资
中央控制单元采用触摸屏控制,操作方便快捷
多台仪器的测量参数可在触摸屏上直接读取
集中控制机制,最多支持8个测量通道,智能化管理
测量探头到中央控制单元最大传输距离最长可达1000m
多通道分布式独立测量工作,任一测量探头故障不影响其他探头正常工作
技术参数
可测气体:O2、CO、NH3、CO2、H2S、HCL、H2O、HF、C2H2、HCN、CH4、C2H4等
技术指标 |
线性误差 |
≤±1%F.S. |
重复性 |
≤1% |
|
量程漂移 |
≤±1%F.S./半年 |
|
零点漂移 |
≤±1%F.S./半年 |
|
维护周期 |
≤2次/年,清洁光学窗片 |
|
标定周期 |
≤2次/年 |
|
探头防爆标志 |
ExdIICT6Gb |
|
探头防护等级 |
IP66 |
|
中央单元防护等级 |
IP54 |
|
响应时间(T90) |
≤1s |
|
接口信号 |
模拟量输出 |
2路4-20mA输出(单个测量探头),8路4-20mA输出(中央单元,选配) |
模拟量输入 |
2路4-20mA输入(温度、压力补偿) |
|
数字输出 |
RS485/RS232/GPRS |
|
继电器输出 |
2路输出(单个测量探头),8路输出(中央单元,选配) |
|
工作条件 |
测量单元电源 |
24VDC,<20W |
中央单元电源 |
100VAC~240VAC |
|
吹扫气体 |
0.3MPa~0.8MPa工业氮气、净化仪表空气等 |
|
环境温度 |
-20℃~+60℃ |
|
安装 |
测量单元安装 |
原位安装 |
中央单元安装 |
壁挂式或盘装式 |
