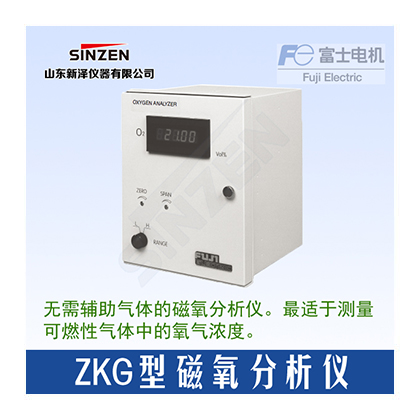

磁氧分析仪ZKG型

一、简介

    ZKG型分析仪器无需辅助气体！最适合易燃性气体中的氧浓度测量。

二、特点

    本分析仪是磁力式(哑铃型)氧分析仪。利用氧气比其他气体磁化率高的特点，可实现稳定的测量，几乎不受其他气体的干扰。由于其检测部没有加热器等加热部件，非常适合检测可燃性气体中的氧浓度。另外，它不需要辅助气体，无需花费相应运转成本。

1.  采用磁力方式(压力检测型)，无需辅助气体。

2.  检测部分无加热器等加热部件，适合易燃性气体中的氧测量。

3.  几乎不受其它气体的影响，可进行稳定的测量。

4.  体积小，便于操作。

5.  适用电源范围宽。

6.  输出为线性输出。

7.  是经计量法类型认可的产品(第SF011-1)。

三、主要规格

四、ZKG型磁氧分析仪详细规格

·  测量范围： 0～10，21，25，50，100%O2

·  测量量程数： 1个量程或2个量程(根据型号选择)

·  测量方式： 磁力式(哑铃型)

·  输出信号： DC 4～20mA(负载电阻550Ω以下)；DC 0～1V(容许负载电阻100kΩ以上)；DC 0~10mV(容许负载电阻100kΩ以上)选择其中1种(根据型号选择)

·  重复性：满量程的±0.5%以内

·  直线性：满量程的±1.0%以内

·  零点漂移： 满量程的±2.0%/1周内

·  量程漂移： 满量程的±2.0%/1周内

·  响应速度： 15秒以内(90%响应)

·  被测气体的流量： 0.5L/min±0.2L/min

·  压损： 约0.3kPa(被测气体的流量　0.5L/min)

·  换气气体的流量(选配)： 1L/min，N2或空气(周围为腐蚀性气体环境等情况下)

·  电源： AC 100～240V，50/60Hz

·  功耗： 约35VA

·  环境温度： 0～45°C

·  环境湿度： 90%RH以下

·  预热时间： 约30分钟

·  接触气体部分的材质：SUS304，SUS316， 氟橡胶、硼硅玻璃、镍、铂、铂铱合金，PP，TOALON，PVDF(聚偏氟乙烯) ，PPS树脂

五、其他气体的影响

·  外壳结构： 钢板制外壳、室内型、面板嵌入式

·  外形尺寸(H×W×D)：240×192×234mm

·  重量： 约5kg

·  涂装颜色： 芒塞尔色标 10Y7.5/0.5半光泽

·  被测气体条件： 温度 0～50°C ；湿度 露点应比环境温度低10°C以上。灰尘 0 . 3 μm以下的颗粒不超过100μg/Nm3烟雾， 无压力 10kPa以下。

六、ZKG型磁氧分析仪测量原理图

    小室内用结实的金属绳悬挂两个充灌了氮气的玻璃球。最初，球体在不均匀的磁场中保持平衡。当磁化率强的氧分子流入后，磁场中磁性较强的部分便会将氧分子吸引过来，使球体远离该部位。光源、反射镜、观光元件检测出球体的偏离量后，会向反馈线圈输送电流，从而控制球体返回到最初的平衡

状态。向反馈线圈输送电流与氧浓度成正比，由此，氧浓度即被转换成电信号。
