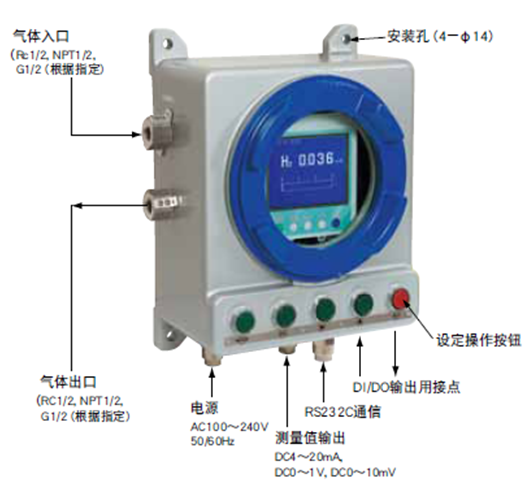

ZAFE型防爆型热导气体分析仪
防爆型热导气体分析仪ZAFE型
一、简介
最适合测量H2、Ar、He气体浓度的耐压防爆型热导气体分析仪。
二、特点
· NEPSI认证合格品(Exd ⅡC T6Gb)。
· 清晰易见的大形LCD显示。
· 可与计算机通信。
· 小型的面板安装结构。
· 零点、满量程点的自动校正功能(选配件)。
· 可对其它气体的干涉影响进行补偿运算(选配件)。
· 气体浓度报警输出(选配件)可任选上·下限报警、上·上限报警、下·下限报警输出中的某一项。
· 量程切换(选配件)通过正面键盘操作的切换方式或通过外部接点输入的切换方式。量程比：测量H2、He 最大为1:10 测量Ar、CH4、CO2 最大为1:5。
· 测量输出信号的线性化(选配件)
· 可进行RS232C(MODBUS)通信(选配)
三、用途
· 石油精炼设备的H2气体浓度测量
· 半导体装置的H2气体浓度测量
· 氢气发生装置的H2气体浓度测量
· 烧结炉的H2气体浓度测量
· 煤气发生设备的Ar、He、CH4浓度测量
· 超导装置的He气体浓度测量
· 空气分离设备的Ar气体浓度测量
四、测量原理
热导式气体分析仪是利用2种组分气体不同的热导率来测量气体浓度。检测器内部有参比室和测量室，内部分别张紧着细铂丝。参比室内密封着参比(基准)气体。铂丝与外部定值电阻组合，形成电桥回路，恒定电流分别流过各铂丝，使之发热。被测组分中若浓度有变化，则试样气体的热导率会随之变动，从而使测量室铂丝的温度发生变化。将这种温度变化以电阻值变化的形式取出，就可以计算出被测气体的浓度。
五、规格
|
标准规格 |
测量方式 |
热导式 |
|
测量组分 |
He、Ar、H2、CH4、CO2 |
|
|
测量范围 |
H2：0～3……100％，100～90，100～80％ |
|
|
输出信号 |
DC4～20mA、DC0～1V、DC0～10mV 非隔离输出(其中某一点，根据型号指定) |
|
|
容许负载电阻 |
不超过550Ω(DC4～20mA输出时) |
|
|
输出电阻 |
100kΩ(DC0～1V、DC0～10mV时) |
|
|
显示器 |
带背光LCD 中文/英文/日文显示 |
|
|
测量值显示 |
***多4位或小数点后带2位 |
|
|
输出信号保持 |
手动校正、自动校正时保持校正前的输出值 |
|
|
电源电压、功耗 |
AC100～240V 50/60Hz、约50VA |
|
|
环境温度、湿度 |
－5～45℃、不超过90%RH(应无结露) |
|
|
安装方法 |
面板嵌入型 |
|
|
外形尺寸(H×W×D) |
470×354×211mm |
|
|
重量 |
约22kg |
|
|
外壳类型 |
铝制外壳、防雨结构(IP65) |
|
|
气体出入口、换气口 |
Rc1/2或NPT1/2或G1/2(根据指定) |
|
|
防爆规格 |
NEPSI(Exd ⅡC T6Gb) |
|
|
性能 |
重复性 |
±1%FS |
|
漂移 |
零点：±2% FS/周(H2分析仪) |
|
|
响应速度(90%响应) |
标准：60秒以内(0.4L/min流量) |
|
|
标准测量 |
温度 |
0～50℃ |
|
气体流量 |
0.4±0.05 L/min 且应稳定 高速型为1±0.05 L/min |
|
|
尘埃 |
不超过3?m的微粒， 不超过100?g/Nm3 |
|
|
压力 |
不超过10kPa |
|
|
气雾、腐蚀性气体 |
无 |
|
|
水分 |
不超过2℃饱和 |
|
|
选配 |
继电器接点输出 |
5点的SPST继电器接点输出 1. 自动校正用零点电磁阀驱动输出 2. 自动校正用满量程电磁阀驱动输出 3. 自动校正时吸气泵OFF输出 4. 上限(1点)浓度报警输出 5. 下限(1点)浓度报警输出 6. 上下限(1点)浓度报警输出 7. 上限(1点)及下限(1点)浓度报警输出 8. 上限2段(各1点)浓度报警输出 9. 下限2段(各1点)浓度报警输出 10. 分析仪异常或自动校正异常报警输出 11. 校正中输出 12. 量程信息输出 |
|
接点输入 |
3点无电压接点输入 1. 远程测量值输出保持 2. 远程量程切换(仅限双量程分析仪) 3. 远程自动校正开始 |
|
|
干涉气体测量值输入 |
H2分析仪干涉用模拟量输入(DC1～5V) |
|
|
自动校正功能 |
按照事先设定的周期自动进行零点、满量程的校正。驱动设置在外部的电磁阀，校正气体即依次导入。 |
|
|
通信功能 |
RC232C(9针D-sub输出) |
