顺磁式氧含量分析仪

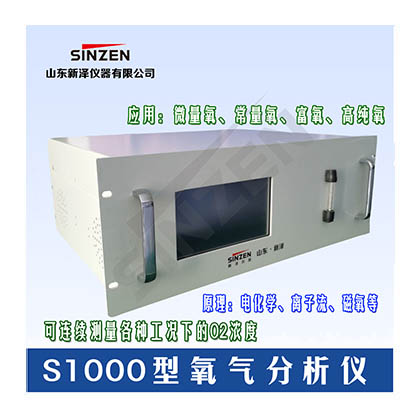

一、S1000系列顺磁式氧含量分析仪产品简介

S1000系列顺磁式氧含量分析仪，该仪器是纯物理测量，无须参比气，无化学药品和电解质的消耗。仪器精度高，操作简单，通气即可使用，测定快速，只需将仪器入口与样气的出口进行对接，五分钟内即可显示氧纯度值。

二、S1000系列顺磁式氧含量分析仪应用领域

u 医用氧纯度检测

u 空分高纯氧监测

u 冶炼行业焊接行业石化行业

u 燃烧系统的过剩氧量分析

u 汽车排放和内燃机检测

u 连续监测系统中的含氧分析

u 监测生物沼气过程分析

u 监测低温气体和燃烧气体

三、S1000系列顺磁式氧含量分析仪产品特点

n 标准19寸机箱/小型盘装机箱，可与微机、PLC集成于成套分析系统中。

n 手动/自动校准。

n LCD液晶显示，操作界面简便实用。

n 内部处理电路采用全新高精度数学模型进行曲线校正，数字化处理，具有高稳定性和可靠性。

n 标准隔离4～20mA模 拟信号输出，可直接与DCS进行连接。

n 可连续测量SO2、NO、CO、CO2、CH4、O2、C2H4、C3H8、THC、R22等气体

n 可同时分析一至三个组份

n 多路4～20mA模拟输出、R232信号输出

n 智能型仪表，自动标定，故障自诊断

n 精度高，稳定性好

n 菜单式操作，全中文液晶显示，操作简单

n ppm和mg/m3可选

n 极短预热时间，5分钟

四、S1000系列顺磁式氧含量分析仪工作原理

 氧气是一种特殊的顺磁性气体，既氧气在磁场中受到吸引力，在测量单元中，氧气的浓度可通过悬挂在非线性磁场中  的哑铃的偏转量来测量，氧气的浓度越大，哑铃偏转静止位置越大。哑铃的偏转位置可通过一光学装置，一对光电池和放  电器来测定，哑铃上饶有线圈，通过线圈的电流使哑铃复位，复位电流的大小与氧气的浓度成正比。

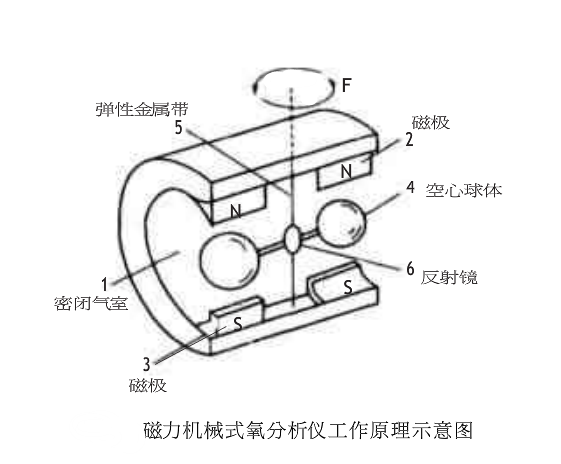

 磁力机械式氧分析仪工作原理示意图如下：

五、S1000系列顺磁式氧含量分析仪工作原理主要技术指标

u 量程：（可根据客户要求定制量程）0.01～2.00 %；0.01～99.99 %；95.00～99.99 %

u 显示方式：LED数码/ LCD液晶显示

u 传感器类型：热磁型、冷磁型

u 防护等级：IP65

u 最小分辨率：0.01%

u 测量精度：±1% F.S

u 稳定性：

ü  零点漂移：≤0.5% F.S / 月

ü  量程漂移：≤0.5% F.S / 月

u 重复性：≤量程的1%

u 进气压力：86－106kPa

u 样气流量：0.3～0.4 L/min

u 样气温度：0℃～50℃

u 预热时间：空气中预热10分钟

u 响应时间（T_90%）：≤8s

u 数据刷新率：50ms

u 信号变送输出：4～20mA电流信号，最大负载750Ω

u 继电器输出：

ü  6转换触点，功能用户自定义；

ü  触点容量：3A  220V AC；3A   24V DC

u 通讯端口：标准RS232、RS485、USB及有线无线选配功能数据接口

u 环境温度：－20℃～+50℃

u 环境湿度：≤90% 相对湿度

u 供电方式：220V 交流供电，电压波动不超过20%

u 使用环境：水平放置，无强烈震动及腐蚀性气体场合

u 安装方式：盘装或台式
