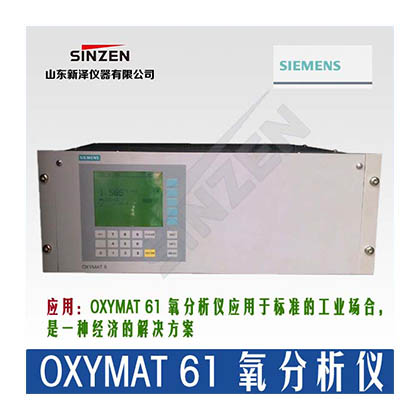

OXYMAT61氧含量在线分析仪

一、OXYMAT 61产品简介

        OXYMAT 61氧分析仪应用于标准的工业应用场合，是一种经济的解决方案。利用顺磁原理通过改变压力，对氧进行测量;由此，可保证理想的线性度，在一台分析仪中实现从最小测量范围0-2%到最大测量范围0-100%之间任意设定测量范围;采用环境空气作为其参比气体。参比气可由一个集成在分析仪内的抽气泵来供给。另外，也可使用瓶装压缩气作为参比气体。

1）产品设计

①4 HU，19机架式，可安装在：机架上机柜中，可带或不带滑轨

②如要维修，前面面板能被卸下（连接便携式电脑）

③样气输入和输出以及参比气的连接：管径为 6 mm 或 1/4

④气路和电气连接在背面

2）显示屏和控制面板

①大屏幕 LCD 可同时显示：测量值（数字和模拟显示）、状态栏、量程

②可通过菜单来调节液晶显示屏的对比度

③持久的LED背光显示

④可擦洗的带有5个软键的膜状键盘

⑤通过菜单操作可进行参数配置、功能测试、标定

⑥用户帮助以纯文本格式显示

⑦可图形显示浓度趋势图；时间间隔可设定

二、OXYMAT 61技术参数

分析对象：氧

重    量：大约13kg

测量量程：4个，可实现内部/外部切换，也可进行自动量程切换

最小量程：2vol% 或 5vol%的O2

最大量程：100vol%的O2

测量漂移：<当前测量量程的±0.5%/月

模拟输出：0/2/4 ~ 20 mA，隔离最大负载：≤750Ω

响应时间：3.5秒

线性误差：<当前测量量程的1%

通    讯：RS485

电    源：100-120VAC，200-240VAC，±10%48-63HZ

功    耗：37VA

三、OXYMAT 61产品优势

u  集成的参比气泵（可选，如环境空气）

u  高度线性

u  紧凑设计

u  可以使量程不从零开始

四、OXYMAT 61应用领域

u  环境保护

u  燃烧系统中的锅炉控制

u  质量监控

u  工艺废气监控

u  工艺优化

u  化工装置

u  气体生产

u  研究与开发

五、OXYMAT 61基本特性

  u  四个可自由编程量程，带有零点迁移，所有量程都是线性的

  u  可实现量程的零点迁移

  u  量程识别功能

  u  电气隔离信号输出，输出可选 0/2/4 ~ 20 mA（也可反置）

  u  自动量程切换或手动量程切换；也可远程进行量程切换

  u  仪器调节过程中可存储测量值

  u  时间常数在较宽范围内可选（静态/动态噪声抑制）；即分析仪的响应时间可与相应的测量相匹配

  u  响应时间短

  u  长时间漂移小

  u  可编程量程自动标定

  u  基于 NAMUR 推荐的操作模式

  u  两级独立密码设置可避免无意或其它无相关权限人员操作

  u  使用带操作员提示功能的数字膜状键盘可让操作简单化

  u  客户可按自己的要求选择：工厂验收、位号标签、漂移记录

  u  可外接参比气（N2、O2 或空气，压力约 3000 kPa），或者使用一个内置参比气泵泵入大气作为参比气

  u  参比气监测，参比气连接压力为 3000 ~ 4000 kPa

  u  可选最小测量范围，2.0% 或 5.0% /O2

  u  用内部压力传感器来校正样气波动
