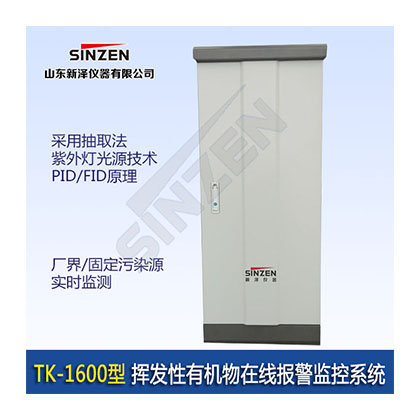

TK-1600型挥发性有机物在线报警系统

TK-1600型挥发性有机物在线报警系统

一、产品概述

山东新泽仪器自主开发的 TK-1600 污染源挥发性有机物在线监测系统采用先进的抽取法+紫外灯光源技术（FID），主要应用于对各种厂界或固定污染源有机物的实时监测，本系列 TVOC 在线监测系统采用国际先进技术，性能稳定可靠，自动化程度高，检测范围宽，采用微电脑和系统控制软件，实时自动监测分析环境空气中 C2-C12 挥发性有机污染物，可将报警信息传送到监控中心，实现了工作现场的无人值守。整套系统结构简单，模块化设计，稳定性强， 运行成本.

二、系统原理

挥发性有机物的电离电位（IP）小于紫外灯能量的化合物气体或蒸汽通过离子化腔时，PID 的紫外光源（UV）就会将改化合物击碎成可被检测到的正负离子（该过程即离子化），检测器测量离子化后的气体电荷并将其转化为电流信号， 然后电流被放大并转化为浓度值，再被检测后，离子重新复合成原来的气体或蒸汽，是一种最先进的无损检测 VOC 方法。

三、系统组成

 本系统采用抽取法，从厂界或固定源将待测气体取出，气体经过降温，干燥， 过滤预处理，再通过 PID 变送器测得气体的 VOC 的浓度。

 整个监测系统分为预处理系统，数据采集与处理系统（RTU）以及传感器单元，设计一个防水防尘的必须给机箱来内部安装，预处理系统分为校准、干燥过滤器和气泵三部分组成。

四、技术参数

PID 传感器：10.6ev

测量范围：0-1000ppm、2000ppm、5000ppm、10000ppm

分辨率：0.1ppm

精确度：±5%

示值误差：±10%FS

重复性：≤3%

零点漂移：±5%FS/4h

量程漂移：±5%FS/4h

先进功能：温湿度补偿功能、自动清洗功能、内置清洗

继电器接触点：3*SPST 干继电器(2*用于报警:1*用于故障)

环形 LED 报警：内置环形 LED 灯:黄色红色

反应时间：T90<30s

防护等级：IP65

环境温度：-20℃~+55℃

环境湿度：0-95%相对湿度（不凝结）

取样方式：内置泵

输出方式：4-20mA、MODBus、RS485

分析仪电源：12-36VDC; 24VDC(125mA)

机柜供电：220VAC±10%，＞60W

尺寸：620mm×340 mm×104 mm

重量：约 40kg

五、系统特点

1、加强主管部门对有毒有害气体排放企业安全生产情况的实时监督，从而能够及时督促企业精细整改，对于严重者可根据相关规定对企业进行处罚及停产整顿处理，以避免恶性事故的发生；

2、在发生超标时，及时报警，从而让企业以及主管部门在第一时间作出预案处理，将事故消灭在萌芽状态；

3、在发生严重超标时，可以结合气象监测数据为周围群众疏散提供指导建议；

4、报警信息传送到监控中心后，可以根据现有采集设备安装的位置拓扑图以及区域内的超标企业，自动判定大致超标的企业位置，从而提醒相关人员报警企业信息并进行及时处理；采用微电脑和系统控制软件，序列运行全自动监测分析环境空气中 C2-C12 挥发性有机污染物； 系统具有运行和报警、连锁并实现反吹、标定等功能，保证统长时间运行， 同时拥有自诊断功能，减少了维护工作量和成本。
