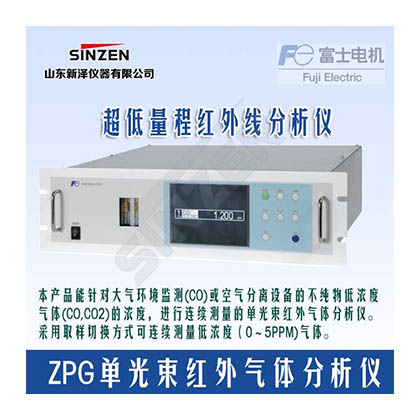

ZPG型红外气体分析仪
单光束红外气体分析仪ZPG (取样切换方式：低浓度测量型)
一、产品简介：
本产品能针对大气环境监测(CO)或空气分离设备的不纯物低浓度气体(CO,CO2)的浓度，进行连续测量的单光束红外气体分析仪。
采用取样切换方式可连续测量低浓度（0～5ppm)气体。
二、特点
1. 高稳定性：零点漂移±0.5%FS/周。
2. 实现0～5ppm低浓度测量。
3. 因采用单光束方式，测量部件结构简单，维护保养容易。
4. 安装于19英寸机柜，重量约为9kg，小巧轻盈。
5. 能连续测量低浓度气体。
6. 内置磁氧分析仪或电化学氧分析仪(选配)。
7. 内置气压干扰补偿、RS-485通信、自动校正、警报输出、O2换算等多种功能（选配)。
三、主要规格
|
测量原理 |
NO,SO2,CO,CO2,CH4：非分散型红外线吸收法(单光束) |
|
|
测量成分及测量范围 |
NO：0～10ppm···100ppm |
|
|
测量量程 |
1组分***多2量程 |
|
|
重复性 |
±0.5%FS以内 |
|
|
线性 |
±1%FS以内 |
|
|
零点漂移 |
±0.5%FS/周 |
|
|
满量程漂移 |
±2%FS/周 |
|
|
响应时间（90%以内） |
30秒以内（气体切换时间点不同，消耗时间会随之变化） |
|
|
模拟输出信号 |
DC4～20mA或DC0～1V |
|
|
测量值显示 |
带背景灯LCD（日语，英语或中文：根据指定） |
|
|
量程切换 |
通过按键操作可进行手动量程切换、自动量程切换，外部接点输入可进行远程切换（选配）。 |
|
|
外部接点输入（选配） |
电压输入接点（供压DC12～24V，电流15mA） |
|
|
接点输出（选配） |
1c继电器接点（接点容量 DC24V/1A 阻性负载） |
|
|
气压干扰补偿（选配） |
根据指定内置 |
|
|
标准功能 |
输出信号保持，手动/自动量程切换 |
|
|
选配功能 |
自动校正，自动校正远程启动，远程输出保持，量程识别接点输出， |
|
|
通信功能（选配） |
RS-485（Modbus）（9针D-sub输出） 半双工位串行，起止同步式 |
|
|
被测气体流量监测器 |
有 |
|
|
气体出入口尺寸 |
Rc1/4 或 NPT1/4内螺纹 |
|
|
吹扫气体流量 |
1L/min（根据需要） |
|
|
参比气体 |
需要(干燥N2或干燥Air) |
|
|
周边温度湿度 |
-20～60℃ 90%以下（无结露） |
|
|
电源电压 |
AC100V～240V 50/60Hz |
|
|
额定功率 |
约100VA |
|
|
外形尺寸 |
133（H）×483（W）×382（D）mm |
|
|
重量 |
约10kg |
|
|
适用认证 |
CE认证 |
|
|
被测气体条件 |
流量 |
1.0L / min ±0.2L / min |
|
温度 |
0 ～ 50℃ |
|
|
压力 |
10kPa以下 |
|
|
粉尘 |
0.3μｍ以下的颗粒：100μg / Nm3以下 |
|
|
气雾 |
无 |
|
|
水分 |
不能超过2℃饱和（被测气体、参比气体相同) |
|
|
腐蚀性成分 |
HCL 1ppm以下 |
|

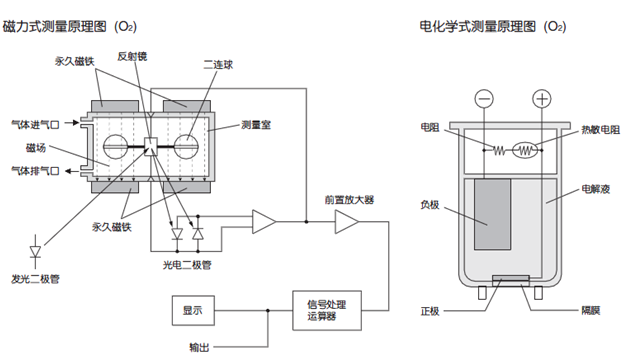

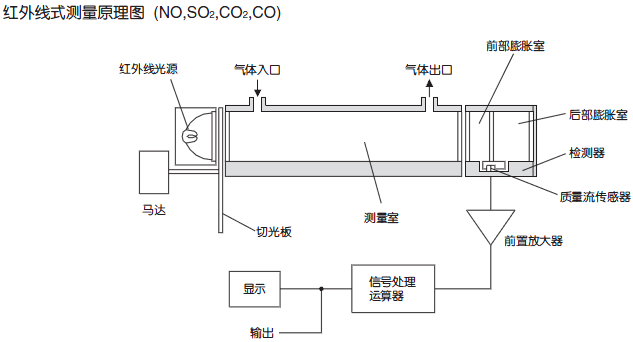

四、原理图
