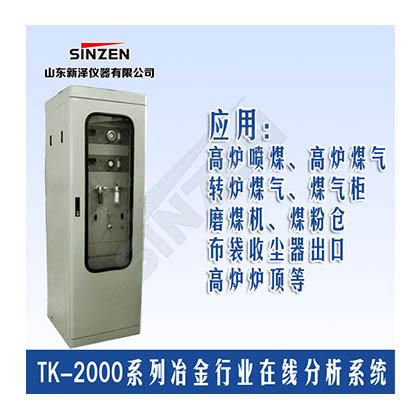

煤气柜回收气体在线分析系统

一、检测工艺点及测量组份

检测点位：煤气柜出入口总管、或电除尘入口总管在线监测。

检测组份及量程范围：

煤气柜出入口总管检测：O_2:0—5%

电除尘入口总管检测：O_2:0—5%或CO:O—3%

分析目的：为安全生产提供数据指导，服务于企业的节能降耗。

联锁控制：本系统自动取样、自动吹扫、自动排水、自动分析输出（信号输出 4-20MA），可通过总控室参与联锁控制。

分析仪器的选择：电化学、磁氧、西门子

二、系统主要技术参数

   （1）测量范围：（组份可选）（量程可选）；

   （2）最大允许误差：±0.1%F.S；

   （3）分辨率：0.01%；

   （4）稳定性：零点漂移±1%FS/7d；

                量程漂移±1%FS/7d；

   （5）重复性：0.1%；

   （6）预热时间：10min；

   （7）样气流量：（0.3～0.5）L/ min；

   （8）样气接口尺寸：G1/2；

   （9）电器接口尺寸：1/2NPT；

   （10）工作电源：AC220V±10%，50HZ；

   （11）工作环境：温度 －5℃～+45℃；

                   湿度 ≤90%RH；

   （12）防爆等级：ExdIICT6；（可选择不防爆）

   （13）模拟输出：4～20mA；

   （14）样气压力：0.05MPa≤入口压力≤0.1Mpa。

三、系统特点

  u 取样探头免维护，新泽公司创新设计，过滤原理创新，根本解决堵塞问题。烟尘过滤能力＜200g/NM³，维护量小。

  u 系统响应时间＜10S，仪表响应时间＜1.5S，抽气泵流量大（6L/min），系统响时间＜10S是国内同类产品中较快的。有效指导安全生产。

  u 系统过滤精度≤0.1μm

  u 系统可靠性MTBF＞3年

  u 产品性价比高，1套系统可实现多组份同时在线检测。

  u 系统为全干法过滤，取样不失真，分析准确。

  u 真正完全无人管理的全自动化系统。

  u 热值直观显示，时时观察热值变化。

  u 实时监测，全自动化触摸屏控制，真正做到全天候24小时在线监测。
