褐煤干燥气体在线分析系统

一、褐煤干燥简介以及特点

褐煤属于煤的一类，褐煤的煤化程度仅高于煤泥，是一种介于泥炭与沥青煤之间的棕黑色、无光泽的低级煤。褐煤富含挥发份，所以易于燃烧并冒烟。褐煤具有两高三低的显著特征：水分高（一般含水量在32～42%之间）；挥发份高(一般在40～50%之间)；发热量低(一般平均热值在3000大卡以下)；密度低；灰熔点低。

褐煤内部存在许多毛细孔，湿褐煤就像吸足水分的海绵；而干燥（指仅脱除表面水的情况）后的褐煤就像拧干后的海绵。当干燥（指仅脱除表面水的情况）后的褐煤遇到水时，就会吸潮，与拧干后的海绵吸水的原因一样。这就是为什么干燥（指仅脱除表面水的情况）后的褐煤在放置过久或运输过程会吸潮的原因。

褐煤干燥即脱改性，褐煤需要达到较高的温度，以便去除脱除结合水（内在水）；同时要达到褐煤内的羟基官能团分解，毛细孔倒坍，产生交联，并且要使褐煤内部的焦油迁移，对毛细孔进行密封。在这种干燥条件下，一定会有可燃气体的释放。为了安全考虑，干燥系统最好是无氧或低氧运行。

二、检测工艺点及测量组份

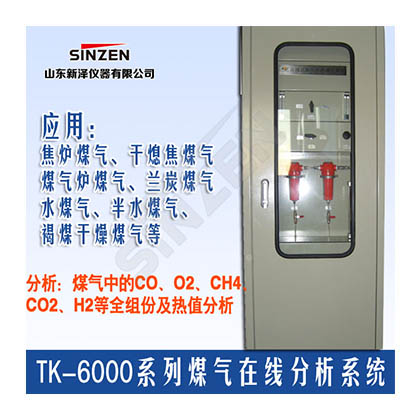

TK-6000型褐煤干燥氧气在线分析系统

检测点位：电捕焦油器后煤气管道

检测组份：O2

分析目的：为褐煤干燥的安全生产提供数据指导。

联锁控制：本系统自动取样、自动吹扫、自动排水、自动分析输出（信号输出 4-20MA），可通过总控室参与联锁控制

分析仪器的选择：电化学、磁氧、西门子

三、系统主要技术参数

（1）测量范围：（组份可选）（量程可选）；

（2）最大允许误差：±0.1%F.S；

（3）分辨率：0.01%；

（4）稳定性：零点漂移±1%FS/7d；

             量程漂移±1%FS/7d；

（5）重复性：0.1%；

（6）预热时间：10min；

（7）样气流量：（0.3～0.5）L/ min；

（8）样气接口尺寸：G1/2；

（9）电器接口尺寸：1/2NPT；

（10）工作电源：AC220V±10%，50HZ；

（11）工作环境：温度 －5℃～+45℃；

  湿度 ≤90%RH；

（12）防爆等级：ExdIICT6；

（13）模拟输出：4～20mA；

（14）样气压力：0.05MPa≤入口压力≤0.1Mpa。

四、系统特点

 u 取样探头免维护，新泽公司创新设计，过滤原理创新，根本解决堵塞问题。烟尘过滤能力＜200g/NM³，维护量小。

 u 系统响应时间＜10S，仪表响应时间＜1.5S，抽气泵流量大（6L/min），系统响时间＜10S是国内同类产品中快的。有效指导安全生产。

 u 系统过滤精度≤0.1μm

 u 系统可靠性MTBF＞3年

 u 产品性价比高，1套系统可实现多组份同时在线检测。

 u 系统为全干法过滤，取样不失真，分析准确。

 u 真正完全无人管理的全自动化系统。

 u 热值直观显示，时时观察热值变化。

 u 实时监测，全自动化触摸屏控制，真正做到全天候24小时在线监测。
