露点仪变送器

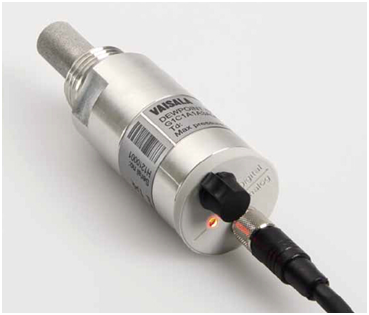

一、露点仪变送器产品简介

S5000在线湿度仪是采用芬兰维萨拉先进的变送器，它具有卓越的稳定性、重现性和精确度是目前湿度测量的首选产品。传感器是引进芬兰维萨拉高精度、高稳定性的湿度传感器，具有准确度高、重复性好、测试速度快、漂移小等优点，广泛用于变电站SF6开关气体微水及制氢站、氢冷发电机组氢气微水的精密、氮气制造厂湿度快速检测，也可用于冶金、化纤、石化等行业特殊气体的微水检测。它从内核到外观都体现了科技及超前设计，得到广大专家及用户的认可。

二、露点仪变送器产品的应用

 S5000型在线仪推荐应用：发电厂氢冷机组，制氢站，石油加工，氮气制造厂、合成氨工业，冶金工业，电子工业等领域

三、露点仪变送器产品特点

u 适合低工业干燥机的应用，适应几乎所有的测量要求

u 使用先进的传感器并带有现场自校准功能

u 抗油/抗污染

u 低，长期稳定，符合国际标准

u 快速反应时间

u IP65（NEMA 4）外壳保护防尘、防土、防水溅

u 直接安装到压力至20 bar的管道中

u 最新设备直接带压力换算功能，适合发电机组运行期间带压换算常压

四、露点仪变送器技术参数

1）测量参数

    ①露点温度

        l  测量范围(典型)

 ü   -60 ... +60 °C (-76 ... +140 °F) Td

l  模拟输出量程:

 ü   选项 1:-80 ... +20 °C (-112 ... +68 °F) Td

 ü   选项 2:-80 ... +20 °C (-112 ... +68 °F) Td 在常压下露点

 ü   选项 3:自定义量程

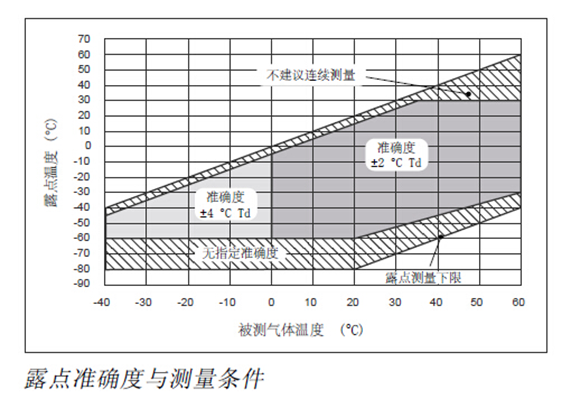

l  准确度，空气或氮气中 :±2 °C (±3.6 °F) Td (见下图)

l  当露点低于0 °C (32 °F)是，变送器输出霜点

   l响应时间63% [90%]，气体温度在+20 °C和压力1 bar时：

   -60 -> -20 °C Td (-76 -> -4 °F Td) 5 s [15 s]

   -20 -> -60 °C Td (-4 -> -76 °F Td) 45 s [10 min]

  ②PPM体积浓度

    l  测量范围(典型)：10 ... 40000 ppm

    l  准确度，+20 °C (+68 °F), 1 bar ：1 ppm + 20%的读数

2）操作环境

u 被测气体：非腐蚀性气体

u 温度：-40 ... +60 °C (-40 ... +140 °F)

u 相对湿度：0 ... 100 %RH

u 压力：0 ... 50 bara (725 psia)

u 样气流速：对测量精度没有影响

² 当气体温度低至-40 °C (-40 °F)或者压力高至50 bar(725 psia)时，供电电压必须是24 ... 28 VDC。

3）输出

u 模拟输出(对应量程可改变)：4 ... 20 mA (3线), 0 ... 1 V/5 V, 1 ... 5 V

u 电流输出分辨率：0.002 mA

u 电压输出分辨率：0.3 mV

u 典型的温度系数：0.005 %输出范围/ °C

u 数字输出：RS-485, 非隔离Vaisala工业协议

u 电缆接头：4-针 M8 (IEC 60947-5-2)

4）常规

u 传感器：Vaisala DRYCAP®180D

u 建议校准周期：在给定的精度范围内2 years

u 电压输出时的供电电压：12 ... 28 VDC

u 电流输出时的供电电压：18 ... 28 VDC

u 供电电流：正常测量时：最大10mA + 负载电流，在自诊断阶段：最大220 mA 脉冲

u 电流输出时负载：最大500 Ohm

u 电压输出时负载：最小10 kOhm

u 壳体材料：不锈钢 (AISI316L)

u 传感器保护：不锈钢烧结过滤器

u 机械接口：ISO G1/2” 或 NPT 1/2

u 防护等级：IP65 (NEMA 4)

u 储存温度范围：-40 ... +60 °C (-40 ... +140 °F)

u 重量：管螺纹90g (3.2oz)，NPT螺纹 100g (3.5oz)

满足EMC标准EN61326-1，电子设备用于测量、控制和实验室的工业环境。
