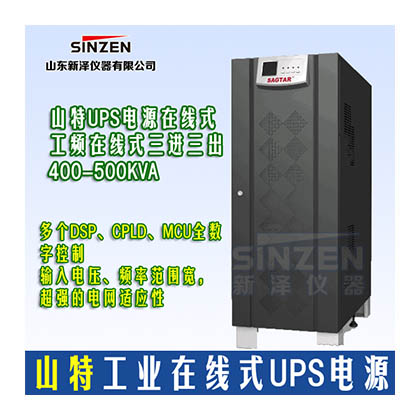

工频在线式三进三出400-500KVA

3C3系列大功率UPS 400-500KVA

3C3系列UPS是我公司精心打造的一款高端三进三出双变换不间断电源产品。该产品采用创新的设计、一体化的理念，拥有多项专利，在绿色环保、高效节能及可靠性方面有极大提高。产品性能指标达到国际领先水平，产品采用多个DSP、MCU、CPLD全数字控制，可实现8台机器直接无主从自主并联运行，具有极高的性价比，是供电高要求行业的最佳选择。该系列UPS的特点如下：

1、性能指标高
先进的整流和IGBT逆变控制技术，在线式三进三出双变换结构，支持380/400/415V，50/60Hz电网体系；
超宽的输入电压和频率范围，电网适应能力强；
超强的负载适应性和输出过载和短路能力；
在接入谐波滤波器时，输入功率因数可高达0.99，输入谐波电流小于4.5%；
输出功率因数高达0.9，比传统UPS带载能力强12.5%；
智能故障诊断，丰富的故障记录，大容量的故障存储空间；
超长的平均无故障时间和超低的平均故障检修时间。

2、安全、稳定
采用DSP对UPS各功率变换环节（包括并机）实行全数字化控制，系统稳定性更高；
系统内风扇冗余设计，极大提高了系统可靠性；
内置输出隔离变压器，可减小零地电压和负载谐波电流对逆变器的影响；
系统设计中90%以上元器件采用国际知名品牌，设备出厂前经过了24小时老化和相关验证测试，保证系统的高可靠性。

3、丰富的选件
内置多种通讯接口（RS232，RS485，干接点、EPO等）；
可接入多种选件：SNMP网络通讯卡、电池温度补偿器、防雷模块、防尘网等。

4、设计独特、操作简单
全正面维护，支持上下进线，进线口均装有保护装置；
友好的人机界面，大的液晶屏与键盘结合使用，操作便捷。

技术关键点：
◆ 多个DSP、CPLD、MCU全数字控制，更高的系统一致性、稳定性；
◆ 输出功率因数0.9，更好的带载能力，带载能力高出传统的功率因数0.8  UPS 12.5%；
◆ 输入电压、频率范围宽，超强的电网适应性；
◆ 全数字的无主从、自主并联均流控制技术，最大可并联8台；
◆ 超强的输出短路和过载能力，确保系统的稳定性和极限状态下的系统安全；
◆ 先进的电池智能管理，科学的电池自动维护，确保了电池的高使用寿命；
◆ 控制电源系统冗余设计，确保了控制系统　的可靠性；
◆ 散热系统独立设计，系统内外多重防护设计，确保恶劣环境下系统的高可靠性；
◆ 6英寸液晶显示，界面友好，方便客户使用；
◆ 多种谐波抑制技术，确保系统的绿色环保；
◆ 双变换在线技术，输出变压器隔离，完全隔离市电及油机可能产生的对负载的影响；

技术规格:

容量	额定功率		400kVA	500KVA
	有功功率		360kW	450KW
主路	输入方式		三相+地线
	额定交流输入		380/400/415VAC
	电压范围		290VAC～498VAC
	额定频率		50/60Hz
	频率范围		45-65Hz
	输入功率软启动		5-600秒可设置
	功率因数		0.99（加输入滤波器）
旁路	额定交流输入		380/400/415VAC 三相+零线(三相+零线+地线)
	电压范围		±10%，±15%，±20%可设置
	频率		50/60Hz±10%
输出	额定交流输出		380/400/415VAC
	稳压精度		±1%（平衡负载），±2%（100%不平衡负载）
	功率因数		0.9
	电压动态瞬变		±5%（0～100%负载变化）
	总谐波电压失真度		＜1%（100%线性负载），＜3%（100%非线性负载）
	电压动态响应时间		＜5ms
	同步范围		±5%
	逆变器过载能力		输出功率因数为0.9时逆变工作：105% 长期工作，110% 1小时，125% 10分钟，150% 1分钟
	频率精度		±0.05%
	波形		纯净正弦波
效率	逆变模式		94%
	ECO模式		98%
N+X并联	并机数量		最多8台
电池配置	电池数量可调		12V,32节(30～34节可调）			12V,40节
显示说明	LCD 加 LED
机器尺寸	深（mm）		855		900
	高（mm）		1900		1900
	宽（mm）	6脉冲	2265		无
		12脉冲	2265		2900
重量	净重（Kg）	6脉冲	2105		无
		12脉冲	2500		3000
使用环境	温度		0-40℃
	湿度		0-95%
	噪音（1m）		67dB
控制管理	RS-232/可选USB		支持windows2000/XP/7/Linux/Unix/Mac
	可选SNMP		支持由SNMP管理员和网络浏览器进行电力管理
符合标准	安规		IEC60950-1，IEC62040-1-1
	电磁兼容		IEC62040-2,IEC62040-3
