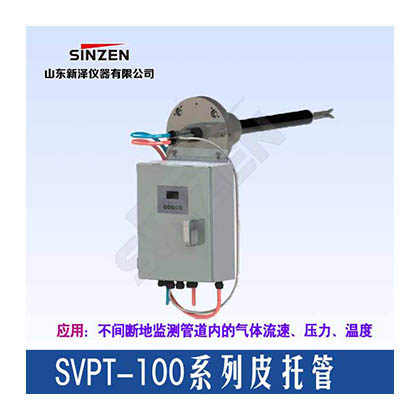

SVPT-100型烟气"S"皮托管流速仪

发布时间:2022-04-18   来源:未知   作者:admin

一、产品概述:

    SVPT-100型系列流速仪是新一代在线监测仪器,可以在风、雨、雷电、粉尘、高低温度等恶劣环境下长期连续不间断地监测管道内的气体流速、压力、温度,是固定污染源烟气排放连续监测系统(CEMS)中计算污染物排放总量的关键参数。

               SVPT-100型烟气

二、工作原理

    SVPT-100型烟气"S"皮托管流速仪是基于传统皮托管的差压测量原理设计的。采用"S"型皮托管检测头,测量时 将皮托管探头插入管道中,并使探头中心轴线处于过流断面中心且与流线方向一致,探头全压测孔正 对来流,静压测孔背对来流,分别将全压静压传递给传感器,传感器测得差压值即动压。此动压值与 烟气流速有关,流速大则动压大,无流速时动压为零。从而根据计算公式由动压、烟气气体常数、烟 气温度、皮托管修正系数等计算出流速数值。其中皮托管修正系数由风洞试验测量得出。

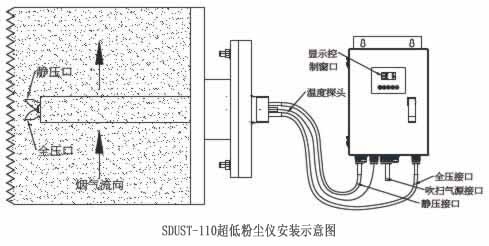

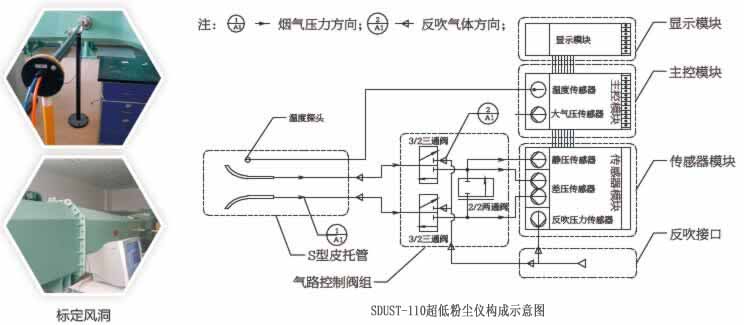

SVPT-100 流速仪构成原理图如下:

SVPT-100型烟气

三、产品特点

    在烟气流速测量方法中,皮托管流速仪是一种经典的测量方法,由于S形皮托管测压孔开口较大,不易堵塞,易于高压气体吹扫,因而用于连续测量效果较好。

◢ 主机气路采用专利技术实现阀组、传感器无软管连接,避免软管老化破裂导致的漏气等故障;结构更紧凑、体积小便于现场安装与维护。

◢ 同时检测管道内动压、静压、温度、大气压,实时温压补偿算法使流速测量更精准。

◢ 独有吹扫气源压力检测功能;同时支持手动反吹和自动反吹。

◢ 同时支持手动零点校准和自动零点校准。

◢ 独有皮托管堵塞程度提示、供电电压异常、传感器故障、反吹压力不足提示。

◢ 具备显示功能,可实时显示各项测试数据、故障提示,方便现场调试与检修。

四、规格参数

工作原理

S型皮托管差压原理

测定对象

气体

机械特性

外 壳:全金属外壳
  外型尺寸:250×190×94 mm(H×W×D)
  主机重量:4.5Kg 皮托管6Kg(长度1500mm)
  防护等级:IP65

测量范围

流 速:(1~15)m/s、(2~30)m/s、(2~40)m/s
  差 压:(0~300)Pa、(0~1000)Pa、(0~2000)Pa
  温 度:(0~300)℃、(0~500)℃
  压 力: ±2 KPa、±5 KPa、±10KPa

测量性能

示值误差:±2%,适用于流速>3m/s时
  响应时间:≤10s

电源要求

电压24VDC±5%,电流≥1A

工作环境

工作温度: -20℃~+50℃

接口特性

模拟输出:(4~20)mA
  数字接口:RS485

五、选型指南

◢ 皮托管流速仪受测量环境影响较小,采用防腐材质可长期稳定工作,用于各种锅炉、窑炉烟道及矿井排风管道气流速度在线监测。

◢ 用皮托管只能测得管道断面上某一点的流速,由于断面流量分布不均匀,因此尽可能选择管道中心位置或距离内烟道壁大于1米位置,据此确定皮托管长度;也可在断面上多测几点求取平均值;或者采用速度场系数来进行修正。

◢ 常规皮托管流速仪用于测量流速2米/秒以上气体。对于流速特别低的气体,需要选用低量程型号。

◢ SVPT-100流速仪长期工作的关键是皮托管材质与工况匹配。对于测量高粉尘高流速的烟气,如脱硝后监测点,应选用耐磨型皮托管材质;而对于含SO2、NOx、高湿度、高温的高腐蚀性烟气,如垃圾焚烧厂,则应该选用耐腐蚀皮托管材质。

◢ 长期在线监测容易因污染物附着而堵塞皮托管,应配备吹扫装置(高压气泵或洁净仪表气)定时吹扫。如果气源含油含水,则还应配置油水分离器,确保气源洁净。

◢ 测量时,探头中心轴线处于过流断面中心且与流线方向一致,探头全压测孔正对来流,静压测孔背对来流。测量点插入孔应避免漏风,可防止该断面上气流干扰。

六、自助选型表:



S2

P3

T1

M1

LS

流速量程:

(1~15)m/s、(0~300)PaS1



(2~30)m/s、(0~1000)PaS2



(2~40)m/s、(0~2000)PaS3



压力量程:

±2KPaP1



±5KPaP2



±10KPaP3

温度量程:

(0~300)℃T1



(0~500)℃T2

皮托管材质:

标准316LM1耐腐M2耐磨M3

皮托管长度:
