烟气超低在线监测设备

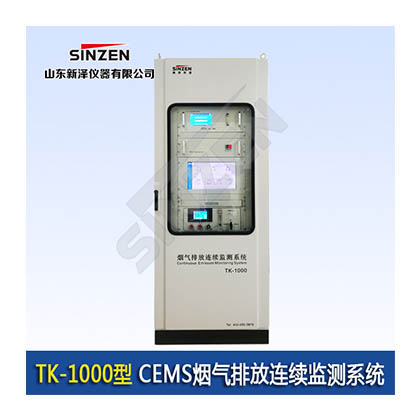

TK-1000型 烟气在线监测设备
一、产品概述
烟气在线监测设备运用抽取冷凝采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术,实现了固定污染源污染物排放浓度和排放总量的在线连续监测。同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。并按照国家标准设计定型,提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口,可实现现场总线的连接以及多种通讯方法的选用,使系统运行方便灵活。
烟气在线监测设备(CEMS)是功能齐全,整体水平较高的固定污染源在线监测系统。主要由以下几个子系统组成:
1、固态颗粒物连续监测子系统,采用激光后散射单点监测。
2、气态污染物连续监测子系统多组分气体分析仪(SO2、NOX、CO、CO2、HCL、HF、NH3)
3、烟气含氧量、烟气流量、压力、温度,湿度等烟气参数连续监测子系统
4、数据处理与远程通讯系统
二、技术说明
◢ 抽取冷凝法CEMS能够测量SO2、NOx、O2、温度、压力、流速、粉尘、湿度;
◢ SO2、NOx采用紫外差分吸收光谱(DOAS)分析技术或红外线NDIR分析技术;
◢ O2采用电化学氧电池;
◢ 湿度采用高温电容法;
◢ 温度、压力、流速分别采用热敏电阻(PT100)、压力传感器和皮托管微压差法;
◢ 粉尘采用激光后散射法;
◢ 紫外差分吸收光谱(DOAS)分析技术除了能够测量SO2和NOx外,还能够分析NH3、Cl2、H2S、O3等气体;
◢ 与抽取热湿法CEMS相比,本系统具有结构简单、可靠性高、响应速度快、维护方便等优点;
◢ 与原位法相比,分析仪具有支持在线校准、测量值波动小、可靠性高、设备维护简单等优点;
◢ 本分析仪整机结构紧凑,方便运输和安装。
◢ 系统运行数据采集率≥90%,系统提供的检测数据资料可用率≥90%,并具有查阅历史数据功能。
◢ 输出单位:对所检测烟气的各种参数,系统除在就地分析仪器面板上显示外还均以4~20mA标准模拟量信号输出。气态污染物浓度单位使用mg/Nm3,流量计测出流速信号应折算成体积流量Nm3/s输出,温度单位为℃。
◢ 系统能够真正实现无人职守运行,系统具有自诊断功能及主要部件故障报警功能,包括:测量元件/检测探头的失效、超出量程、采样流量不足、反吹压力低、采样头温度低、采样管线温度低、预处理系统故障、分析仪器故障等。
三、技术参数
项目 |
测量原理 |
指标 |
|
颗粒物 |
激光背向散射法 |
测量范围 |
0-200mg/m3,0-10g/m3 |
准确度 |
≤50mg/m3时,绝对误差≤±15mg/m3. |
||
零点漂移 |
≤±2.0%F.S. |
||
量程漂移 |
≤±2.0%F.S. |
||
气态污染物 (SO2、NOX) |
NDIR红外线原理/紫外差分光谱吸收法 |
测量范围 |
0-5000mg/m3(可根据需求定制) |
零点漂移 |
≤±2.0%F.S. |
||
量程漂移 |
≤±2.0%F.S. |
||
响应时间 |
≤100S. |
||
线性误差 |
≤±5.0%. |
||
重复性误差 |
≤±2.0%. |
||
烟气含氧量 |
电化学/氧化锆法 |
测量范围 |
0-25% |
线性误差 |
≤±5.0%. |
||
零点漂移 |
≤±1.0%F.S. |
||
量程漂移 |
≤±1.0%F.S. |
||
相对准确度 |
≤±5.0%. |
||
响应时间 |
≤100S. |
||
重复性误差 |
±2% |
||
流速 |
S型皮托管法 |
测量范围 |
0-40m/s |
精密度 |
≤5.0%. |
||
相对误差 |
>10m/s时,相对误差≤±10%; <10m/s时,相对误差≤±12%。 |
||
温度 |
热电阻法 |
测量范围 |
0-500℃ |
示值偏差 |
≤±3℃ |
||
压力 |
压差传感器 |
测量范围 |
-3000~+3000Pa |
准确度 |
±2.5%F.S |
四、产品特点
维护方便,操作简单;
气体室具有微伴热功能,减少透镜清洗周期;
系统结构简单,集成度高;
在引流泵的作用下,烟气经探头、伴热管线后直接进入气体室,测量SO2和NOx浓度,再进入氧化锆/湿度/引流泵模块后,直接排出,系统 构造简单,集成度高,维护方便;
核心器件和算法全部自主研发;
核心器件包括光源、光谱仪、气体室、湿度模块、粉尘仪等全部自主研发;
DOAS算法自主研发,系统具有较强的市场竞争力。
五、主要功能
监测项目:烟尘(颗粒物)浓度、SO2的(标准、湿基、干基和折算)浓度、烟气流速、烟气温度、烟气湿度、烟气含氧量等多项相关参数及统计排放率、排放总量等。
显示功能:全中文图形界面,可显示参数列表、实时曲线图、历史曲线图、历史数据、报警画面、报表等。
打印功能:定时打印和人工打印(包括画面、曲线、参数及报表)。
报警功能:超限报警、事故报警。
历史数据:完善的历史数据存储及显示功能,数据存储最小间隔可达1秒,存储量可达数年。
数据传输:系统的数据可通过局域网与其它计算机共享,也可以通过GPRS进行远程数据传输。
可扩展性:扩展性强,可根据政策和法规的改变随时增加新的内容。
通讯接口:RS232/RS422/RS485
