红外线气体分析仪

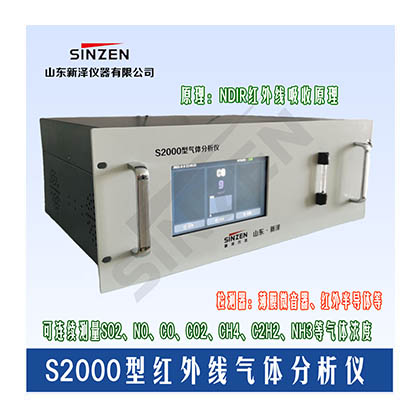

一、S2000红外线气体分析仪产品简介

    气体工业名词术语。大多数气体分子的振动和转动光谱都在红外波段。当入射红外辐射的频率与分子的振动转动特征频率相同时，红外辐射就会被气体分子所吸收，引起辐射强度的衰减。利用这种气体分子对红外辐射吸收的原理而制成的红外气体分析仪，具有测量精度高，速度快以及能连续测定等特点，在钢铁，石油化工，化肥，机械等工业部门，红外气体分析仪是生产流程控制的重要监测手段；在环境污染成分检测和医学生理研究等方面也都有许多成功的应用。

二、S2000红外线分析仪工作原理

    基于有些气体对红外线的选择性吸收。红外线分析仪常用的红外线波长为2~12µm。简单说就是将待测气体连续不断的通过一定长度和容积的容器，从容器可以透光的两个端面的中的一个端面一侧入射一束红外光，然后在另一个端面测定红外线的辐射强度，然后依据红外线的吸收与吸光物质的浓度成正比就可知道被测气体的浓度。仪器采用单光源、单管隔半气室及先进的检测器，工艺精湛、分析精度高、稳定性好。采用先进的数字处理技术，全新的液晶显示画面。

    朗伯—比尔定律——其物理意义是当一束平行单色光垂直通过某一均匀非散射的吸光物质时,其吸光度与吸光物质的浓度及吸收层厚度成正比。这就是红外线气体分析仪的测量依据。

 —红外辐射被气体吸收后的能量；

—红外辐射被气体吸收前的能量；

—气体的吸收系数（消光系数）；

—吸收气体的浓度；

—红外辐射经过吸收气体层的长度。

                                几种气体的吸收光谱

三、S2000红外线分析仪用途及应用范围

　　S5000型红外线气体分析器用于连续分析CO、CO2、SO2、CH4、NH3等一种气体在多种气体混合物中的含量。产品应用领域广泛：　　

◥ 用于大气及污染源排放等环保监测

◥ 用于石油、化工、电站等工业过程控制

◥ 用于农业、医疗卫生和科研等领域

◥ 实验室各种燃烧试验的气体含量测定

◥ 用于公共场所的空气监测

四、S2000红外线分析仪特点

◥ 标准19机箱，能安装在成套设备中

◥ 大屏幕LCD显示，全中文菜单操作，且有操作提示功能，操作简单、高效

◥ 手动/自动零/终点校准、

◥ 全数字化处理，更加准确稳定可靠

◥ 标准RS232数字通讯功能，可直接与电脑或DCS连接

◥ 输出为同步、隔离的（0/2/4-20）mA及（0/0.5/1-5）V信号可选，默认为（4-20）mA和（1-5）V，电流输出负载≤400Ω，电压输出负载≥250Ω

◥ 具有完全隔离的校准、故障、报警、的输出信号

五、S2000红外线分析仪主要技术数据

◥ 量程:小量程为0～50ppm；大量程为0～100%（根据需要确定）

◥ 重复性：≤1%（分辨率：常量：≤0.01%v/v,微量：1ppm）

◥ 稳定性：零点漂移≤±1%F.S/7T；量程漂移≤±1%F.S/7T

◥ 线性误差≤±1%F.S

◥  仪器的响应时间：T90≤15s

◥ 被测气体的流量：0.5～3L/min

◥ 使用环境温度:0～40℃；

◥ 相对湿度：≤90%

◥ 电源:220V±10%；50±0.5Hz150W

◥ 测量值输出:0～20mA;0～10mV;4～20mA；1～5V(按用户要求提供，在最大负载600Ω内不受负载影响，数字式显示。)
